Trong quá trình vận hành tại các nhà máy và kho bãi hiện đại, xe nâng điện Heli luôn được đánh giá cao về hiệu suất và tính bền bỉ. Tuy nhiên, giống như bất kỳ cỗ máy công nghiệp nào, sau một thời gian hoạt động cường độ cao, thiết bị có thể phát sinh các sự cố kỹ thuật. Lúc này, màn hình hiển thị hoặc hệ thống đèn chớp trên xe sẽ báo lỗi để cảnh báo người vận hành.
Việc nắm vững bảng mã lỗi xe nâng điện Heli không chỉ giúp bạn nhanh chóng chẩn đoán chính xác lỗi mà thiết bị đang gặp phải, Hơn thế nữa, hiểu rõ mã lỗi giúp bạn tránh được những can thiệp sai cách, ngăn ngừa các hư hỏng nặng nề hơn cho hệ thống cơ điện.
Dưới đây là tài liệu tổng hợp và hướng dẫn khắc phục lỗi xe nâng Heli chuẩn kỹ thuật, được biên soạn bởi Xe Nâng Minh Hảo sau nhiều năm sửa chữa xe nâng, giúp bạn làm chủ thiết bị của mình.
I. Tổng Hợp Bảng Mã Lỗi Xe Nâng Điện Heli
Để giúp bạn tối ưu hóa thời gian chẩn đoán và xử lý sự cố, dưới đây là Bảng tra cứu mã lỗi xe nâng điện Heli toàn diện nhất được tổng hợp từ tài liệu kỹ thuật chính hãng, bao gồm đầy đủ hệ thống bo mạch Curtis, Zapi và các nhóm lỗi E, F, H, B. Kèm theo đó là hướng dẫn xử lý giúp bạn có thể tự xử lý tại nhà
| Mã lỗi (Code) / Biểu tượng | Phân loại / Tên lỗi | Ý nghĩa & Nguyên nhân chính | Hướng dẫn khắc phục sơ bộ |
| 1.2 / 1.3 | Curtis – Lỗi phần cứng bo mạch | Đoản mạch bên trong bo điều khiển hoặc hỏng vi xử lý. | Vệ sinh rắc cắm bo mạch. Nếu không hết, cần thay thế hoặc sửa chữa bo điều khiển. |
| 2.2 | Curtis – Lỗi đảo chiều khẩn cấp | Nút an toàn ở đầu cần lái (xe đứng lái) bị kẹt, đứt dây hoặc chèn ép. | Nhả nút đỏ ở bụng, vệ sinh hoặc nối lại dây cáp nếu bị đứt. |
| 2.3 | Curtis – Lỗi bàn đạp ga (HPD) | Đạp ga trước khi bật khóa điện hoặc công tắc an toàn. Xe khóa di chuyển. | Tắt khóa điện, nhả chân ga hoàn toàn, sau đó bật khóa và thao tác lại. |
| 2.4 | Curtis – Sai trình tự khởi động | Vào số (tiến/lùi) trước khi bật khóa hoặc công tắc ghế ngồi chưa kích hoạt. | Trả cần số về vị trí N (số 0), ngồi ngay ngắn vào ghế, sau đó mới vào số. |
| 3.1 / 3.2 | Curtis – Lỗi rơ-le (Contactor) | Cuộn hút của Contactor bị đứt mạch hoặc tiếp điểm bị dính chặt (chập cháy). | Đo điện trở cuộn dây Contactor, kiểm tra và vệ sinh/thay thế các tiếp điểm tiếp điện. |
| 4.1 | Curtis – Điện áp bình quá thấp | Dung lượng ắc quy sụt giảm dưới ngưỡng cho phép (< 20%). | Ngừng vận hành lập tức, đưa xe vào khu vực sạc điện. |
| 4.2 | Curtis – Quá áp bình điện | Cắm nhầm bộ sạc điện áp cao, hoặc xả ngược năng lượng khi phanh trên dốc. | Kiểm tra thông số sạc. Hạn chế phanh gấp liên tục khi đổ dốc tải nặng. |
| 4.3 | Curtis – Quá nhiệt bo mạch | Nhiệt độ cụm điều khiển vượt quá 85°C. Xe giảm tốc để bảo vệ linh kiện. | Đỗ xe nơi thoáng mát, kiểm tra quạt tản nhiệt của bo mạch có bị kẹt không. |
| AL 53 / AL 78 | Zapi – Lỗi chân ga (VACC) | Điện áp cảm biến chân ga không nằm trong dải chuẩn (mòn biến trở, đứt dây). | Vệ sinh giắc cắm tại cụm chân ga. Thay thế cảm biến chân ga nếu đã hỏng. |
| AL 60 | Zapi – Lỗi sạc tụ điện | Mạch sạc cho dải tụ điện bên trong bo mạch bị hỏng. | Rút giắc bình, vệ sinh tiếp điểm bo mạch. Nếu lỗi còn, cần thợ chuyên nghiệp sửa bo. |
| AL 65 | Zapi – Quá nhiệt mô tơ | Mô tơ nóng vượt mức giới hạn do quá tải hoặc phanh điện từ bị bó. | Chờ 30 – 45 phút cho mô tơ nguội. Kiểm tra hành trình nhả phanh điện từ. |
| AL 76 | Zapi – Ngắn mạch cuộn dây | Cuộn dây của phanh điện từ hoặc Contactor tiến/lùi bị chạm chập. | Đo điện trở phanh điện từ. Nếu = 0, cần quấn lại cuộn phanh hoặc thay mới. |
| AL 79 | Zapi – Sai thao tác khởi động | Đạp ga hoặc vào số khi chưa ngồi kích hoạt cảm biến ghế. | Trả cần số về N, nhả ga, đảm bảo cảm biến ghế nhận diện trước khi thao tác. |
| AL 86 | Zapi – Lỗi trợ lực lái | Cảm biến góc lái (Encoder) không truyền tín hiệu về bo mạch EPS. | Cắm chặt các giắc kết nối mô tơ trợ lực lái dưới gầm xe lên bo mạch. |
| AL 99 | Zapi – Báo động điện áp thấp | Điện áp ắc quy không đủ để hệ thống bơm và mô tơ hoạt động. | Kiểm tra cọc bình xem có sunfat hóa không, tiến hành sạc đầy lại bình điện. |
| E01 / E02 | Hệ thống – Quá nhiệt mô tơ | Mô tơ di chuyển bị quá tải do leo dốc liên tục, kẹt bánh hoặc kẹt phanh. | Đỗ xe nơi thoáng mát để tản nhiệt. Kiểm tra cơ cấu phanh bánh xe. |
| E03 / E04 | Hệ thống – Quá nhiệt bo mạch | Bo mạch làm việc dòng cao liên tục hoặc quạt tản nhiệt bị hỏng. | Tạm ngừng vận hành, vệ sinh bụi bẩn ở tản nhiệt nhôm của bo mạch. |
| E08 | Hệ thống – Điện áp ắc quy thấp | Dung lượng tụt dưới mức an toàn (thường < 15%), khóa thủy lực nâng. | Đưa xe vào trạm sạc ngay lập tức. |
| E20 | Hệ thống – Lỗi sạc / Quá áp | Nhận diện bộ sạc cấp điện áp vượt quá giới hạn an toàn của bình. | Ngắt sạc lập tức. Đảm bảo dùng đúng sạc chuẩn của xe. |
| E24 / E25 | Hệ thống – Lỗi tín hiệu chân ga | Biến trở chân ga mòn, lỏng giắc cắm hoặc đứt dây tín hiệu. | Rút giắc cắm, xịt dung dịch vệ sinh tiếp điểm. Thay chân ga nếu cần. |
| E34 / E35 | Hệ thống – Lỗi rơ-le chính | Cuộn dây contactor chính bị cháy hoặc tiếp điểm dính chặt. | Mở nắp capo gõ nhẹ vào contactor. Nếu tiếp điểm rỗ đen cần thay mới. |
| F01 | An toàn – Lỗi công tắc ghế | Dây tín hiệu đứt hoặc công tắc kẹt bụi không nhận diện người lái. | Chỉnh lại tư thế ngồi. Tháo đệm ghế, nối lại dây hoặc vệ sinh công tắc. |
| F02 | An toàn – Lỗi phanh tay | Chưa nhả phanh tay nhưng đã đạp ga, hoặc công tắc cảm biến phanh gãy. | Hạ sát cần phanh tay. Kiểm tra công tắc báo phanh tay ở gốc cần phanh. |
| F03 / F04 | An toàn – Lỗi trợ lực lái (EPS) | Mất tín hiệu cảm biến góc lái hoặc mô tơ trợ lực lái quá tải. | Kiểm tra giắc cắm cụm vô lăng. Đảm bảo bánh xe không kẹt chướng ngại vật. |
| F11 / F12 | An toàn – Lỗi tay chang thủy lực | Cần gạt nâng/hạ bị kẹt, không trả về vị trí trung tâm khi khởi động. | Đảm bảo các tay chang thủy lực ở vị trí cân bằng trước khi bật khóa. |
| H01 | Thủy lực – Lỗi mô tơ bơm | Chổi than mô tơ bơm mòn hết, kẹt rô-to hoặc mất nguồn cấp. | Kiểm tra độ mòn chổi than và cụm tiếp điện của mô tơ bơm. |
| H02 | Thủy lực – Lỗi cảm biến áp suất | Cảm biến áp suất gắn trên ống thủy lực hoặc bộ chia dầu mất tín hiệu. | Kiểm tra giắc cắm cảm biến áp suất, đo điện trở dây dẫn. |
| H04 | Thủy lực – Cảnh báo quá tải | Khối lượng hàng hóa vượt tải trọng thiết kế, van an toàn mở ngắt. | Hạ ngay hàng hóa xuống, chia nhỏ tải trọng nâng. |
| B01 / B02 | BMS – Lệch áp cell pin Lithium | Cell pin có điện áp cao/thấp bất thường so với cụm pin. | Cắm sạc để BMS tự cân bằng. Nếu lặp lại nhiều lần, cell pin có thể đã hỏng. |
| B05 | BMS – Quá dòng xả/sạc | Tải nặng rút dòng đột ngột, hoặc bộ sạc cấp dòng điện quá lớn. | Giảm tải trọng. Kiểm tra thông số máy sạc xem có đúng chuẩn bình không. |
| B07 | BMS – Lỗi giao tiếp | Cáp CAN-bus từ pin Lithium lên bo mạch xe bị đứt hoặc lỏng. | Rút rắc CAN-bus ở bình, thổi sạch bụi và cắm lại thật chặt. |
| B10 | BMS – Quá nhiệt độ pin | Xả dòng lớn liên tục ngoài trời nắng gắt hoặc quạt khay pin hỏng. | Đưa xe vào bóng râm, mở nắp capo để tản nhiệt. Tuyệt đối không sạc ngay. |
| Biểu tượng Ghế (Nhấp nháy) | Cảnh báo – An toàn ghế ngồi | Cảm biến ngắt do không có người ngồi. Xe khóa di chuyển và nâng hạ. | Ngồi lại đúng tư thế hoặc kiểm tra đường dây tín hiệu công tắc ghế. |
| Biểu tượng (!) Phanh tay | Cảnh báo – Phanh tay | Phanh tay đang kéo cứng, bo mạch ngắt điện để chống cháy mô tơ. | Hạ hoàn toàn cần phanh tay trước khi đạp ga. |
II. 3 Cách Tra Cứu Mã Lỗi Xe Nâng Điện Heli Dành Cho Người Mới

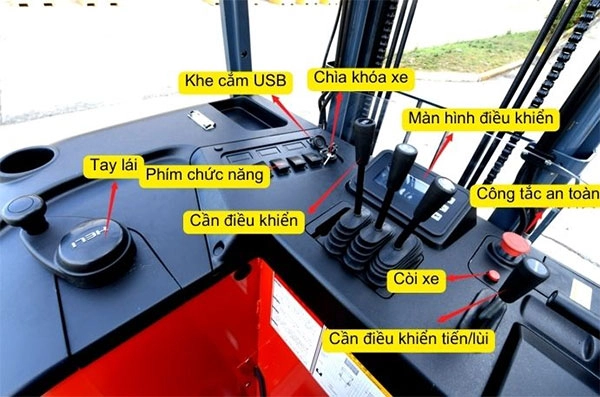

Cách 1. Xem trực tiếp trên màn hình (Khi xe đang báo lỗi)
-
Nhìn lên góc phải hoặc chính giữa màn hình LCD.
-
Nếu thấy biểu tượng cờ lê hoặc chấm than (!) nhấp nháy, hãy ghi lại mã số hiển thị bên cạnh (VD: E01, AL 65) và đối chiếu với bảng mã lỗi.
Cách 2. Xem lại lịch sử lỗi (Khi lỗi đã tự động tắt)
Thao tác qua cụm nút bấm trên màn hình taplo:
-
Bước 1: Bật khóa điện sang ON.
-
Bước 2: Nhấn nút Menu (thường có hình bánh răng).
-
Bước 3: Dùng phím mũi tên tìm mục Error Log (hoặc Fault History / Alarm).
-
Bước 4: Nhấn Enter để xem danh sách các mã lỗi gần nhất.
Cách 3. Dùng máy đọc lỗi cầm tay (Dành cho kỹ thuật viên)
-
Áp dụng cho xe đời cũ (không có màn hình thông minh) hoặc khi cần chẩn đoán chuyên sâu.
-
Cắm thiết bị đọc lỗi (Curtis Programmer hoặc Zapi Console) vào cổng kết nối cạnh bo mạch để quét và xem chi tiết lỗi.
III. Khi Nào Bạn Cần Gọi Thợ Sửa Chữa Xe Nâng Chuyên Nghiệp?
Không phải mã lỗi nào cũng có thể tự xử lý tại kho. Việc cố gắng tháo rã các cụm chi tiết phức tạp khi không có thiết bị đo lường chuyên dụng có thể làm hỏng vĩnh viễn bo mạch hoặc gây nguy hiểm về điện áp cao. Bạn BẮT BUỘC phải gọi thợ chuyên nghiệp khi gặp các tình trạng sau:
- Có mùi khét hoặc khói bốc lên từ khoang bo mạch/mô tơ: Đây là dấu hiệu của hiện tượng chập cháy công suất (Controller burnt) hoặc chập stator mô tơ.
- Xe báo mã lỗi phần cứng tĩnh (Hardware fault) không thể reset: Bo mạch đã hỏng IC xử lý hoặc mạch điều khiển cầu H.
- Bình điện bị sôi axit, bốc mùi hắc, hoặc phồng rộp vỏ: Nguy cơ cháy nổ rất cao, cần cô lập ngay lập tức.
Để đảm bảo an toàn và khôi phục hiệu suất thiết bị nhanh nhất, bạn nên tìm đến các đơn vị cung cấp Dịch vụ sửa chữa xe nâng điện uy tín. Tại Xe Nâng Minh Hảo sử dụng các thiết bị đọc lỗi chuẩn hãng và phần mềm can thiệp sâu, kỹ thuật viên sẽ xác định đúng 100% nguyên nhân thay vì tự tìm sẽ mất thời gian.
Thông tin liên hệ dịch vụ sửa mã lỗi xe nâng điện Heli
- Địa chỉ xưởng: 14/58 Quốc Lộ 1A, Tổ 3, Khu phố 6, Phường Linh Xuân, TP. Hồ Chí Minh
- Văn phòng: Số 12, Đường số 8, Phường Tam Bình, Quận Thủ Đức, TP.HCM
- Hotline: 0969.654.121
- Email: minhhaoxenang@gmail.com
- Website: https://xenangminhhao.com
IV. Câu Hỏi Thường Gặp – FAQ
Câu 1: Tại sao xe nâng Heli báo lỗi E01 dù đã sạc đầy bình? Trả lời: Mã lỗi E01 là cảnh báo quá nhiệt tại mô tơ di chuyển, không liên quan đến dung lượng bình ắc quy. Dù bình điện có đầy 100%, nhưng nếu xe phải leo dốc quá tải, hoặc phanh kẹt, mô tơ sẽ bị nóng lên vượt mức cho phép và hệ thống tự động báo lỗi E01 để khóa di chuyển, bảo vệ mô tơ không bị cháy.
Câu 2: Có nên tự xóa mã lỗi trên bo mạch điều khiển Curtis không? Trả lời: Không nên. Việc sử dụng thiết bị Handset cắm vào bo mạch Curtis để “Clear Faults” (xóa lỗi) chỉ làm mất dòng thông báo tạm thời trên màn hình chứ không giải quyết được nguyên nhân vật lý gây ra lỗi (như đứt dây, hỏng linh kiện). Trừ khi bạn đã sửa xong sự cố phần cứng, việc cố tình xóa lỗi và chạy tiếp có thể gây chập cháy bo mạch trị giá hàng chục triệu đồng.
Câu 3: Mã lỗi xe nâng Heli đứng lái có khác xe ngồi lái không? Trả lời: Về cơ bản, nếu cả hai xe dùng chung một hãng bo mạch (ví dụ cùng dùng Zapi), các mã lỗi cốt lõi về nhiệt độ, điện áp, quá dòng sẽ giống nhau. Tuy nhiên, xe đứng lái (như mã lỗi xe nâng điện heli cbd20) sẽ có thêm các mã lỗi đặc thù liên quan đến bệ đứng (Platform switch), cần lái (Tiller switch) và hệ thống lái trợ lực điện (EPS), những bộ phận mà xe ngồi lái thiết kế khác biệt.
Câu 4: Chi phí thay thế bo mạch hoặc kiểm tra lỗi xe nâng điện Heli là bao nhiêu? Trả lời: Tùy thuộc vào việc bo mạch của bạn bị hỏng hóc ở mức độ nào. Nếu chỉ sửa chữa thay thế linh kiện điện tử trên bo, chi phí dao động từ 1.500.000 VNĐ – 4.000.000 VNĐ. Nếu phải thay mới hoàn toàn bo mạch Curtis/Zapi, mức giá có thể từ 15.000.000 VNĐ đến 30.000.000 VNĐ tùy mức công suất. Bạn có thể tham khảo chi tiết tại các đại lý phân phối chính hãng. Hoặc liên hệ với Xe Nâng Minh Hảo để được tư vấn và báo giá nhanh chóng
V. Kết Luận
Việc am hiểu bảng mã lỗi xe nâng điện Heli chính là chiếc chìa khóa vàng giúp các nhà quản lý và tài xế làm chủ phương tiện của mình, đảm bảo tiến độ công việc không bị gián đoạn vô ích. Việc kiểm tra hàng ngày, vệ sinh giắc cắm, châm nước cất định kỳ và tuân thủ đúng tải trọng thiết kế sẽ giúp giảm thiểu 80% nguy cơ xuất hiện các mã lỗi trên màn hình.
