Trong giới thiết bị nâng hạ, xe nâng điện Komatsu luôn được đánh giá cao nhờ sự bền bỉ, công nghệ xoay chiều AC tiên tiến và hệ thống an toàn vượt trội. Điểm làm nên sự khác biệt của các đời xe như Komatsu FB-11, FB-12 hay FB-15 chính là hệ thống tự chẩn đoán lỗi thông minh tích hợp ngay trên màn hình LCD.
Việc nắm rõ bảng mã lỗi xe nâng điện Komatsu không chỉ giúp tài xế vận hành an toàn mà còn giúp quản lý kho bãi chủ động trong việc bảo trì. Thay vì hoang mang khi xe dừng hoạt động đột ngột, Xe Nâng Minh Hảo sẽ hướng dẫn bạn cách kích hoạt menu ẩn để đọc chính xác mã lỗi và giải pháp xử lý an toàn. Giúp bạn tiết kiệm hàng giờ đồng hồ kiểm tra thủ công, tránh hỏng hóc dây chuyền và tối ưu hóa chi phí sửa chữa.
I. Hướng Dẫn Cách Vào Menu Ẩn Lấy Mã Lỗi Xe Nâng Điện Komatsu
Khi xe nâng điện Komatsu (các dòng FB-11, FB-12, FB-15, FB-20, FB-25 hoặc dòng đứng lái FB-RL) gặp trục trặc, hệ thống điều khiển trung tâm sẽ ghi nhận và mã hóa sự cố. Tùy thuộc vào mức độ nghiêm trọng, mã lỗi có thể hiển thị ngay lập tức hoặc được ẩn vào bộ nhớ hệ thống.

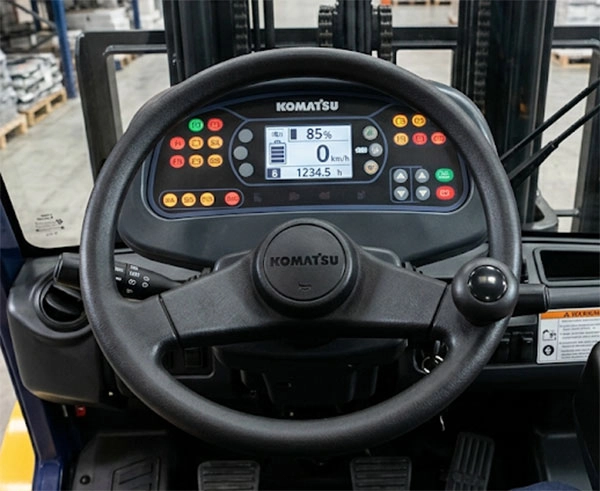

1.1. Trường hợp mã lỗi tự động hiển thị trên màn hình chính
Đối với các sự cố ảnh hưởng trực tiếp đến an toàn vận hành như mất áp suất dầu phanh, quá nhiệt bo mạch, chạm chập điện, màn hình LCD phía trước vô lăng sẽ phản ứng ngay lập tức:
- Đèn cảnh báo hình cờ lê nhấp nháy: Kèm theo tiếng kêu bíp ngắt quãng hoặc liên tục.
- Khu vực hiển thị giờ/tốc độ chuyển sang mã ký hiệu: Màn hình sẽ luân phiên hiển thị tốc độ di chuyển và một mã code bắt đầu bằng chữ cái (ví dụ: E03, F02, ERR-3082).
- Trạng thái xe: Hệ thống an toàn tự động ngắt relay công suất, khóa chức năng di chuyển hoặc khóa bơm nâng hạ để bảo vệ motor và bình điện.
1.2. Hướng dẫn kích hoạt menu ẩn đọc lịch sử lỗi (áp dụng cho dòng FB-8 đến FB-15)
Trong nhiều trường hợp, xe vẫn chớp đèn cảnh báo hoặc hoạt động chập chờn nhưng trên màn hình chính không hiện mã lỗi cụ thể. Lúc này, tài xế hoặc thợ kỹ thuật cần truy cập vào menu chẩn đoán nội bộ (System Menu) theo các bước chuẩn sau:

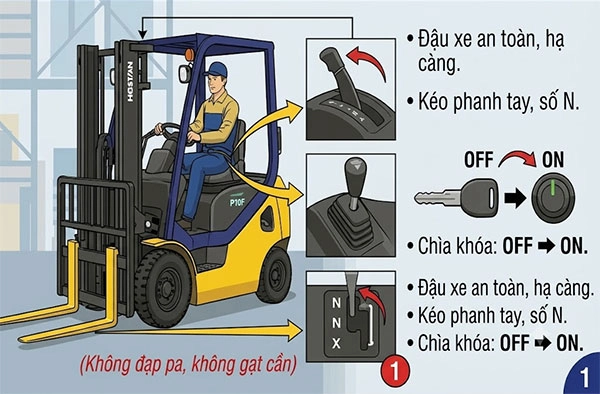

Bước 1: Chuẩn bị an toàn trước khi thao tác
- Đậu xe trên mặt phẳng an toàn, hạ thấp càng nâng chạm sàn.
- Kéo phanh tay, trả cần số di chuyển về vị trí trung gian (N – Neutral).
- Vặn chìa khóa về OFF, sau đó vặn sang ON (lưu ý: chỉ bật nguồn điện hệ thống, không đạp bàn đạp ga hay gạt cần điều khiển).

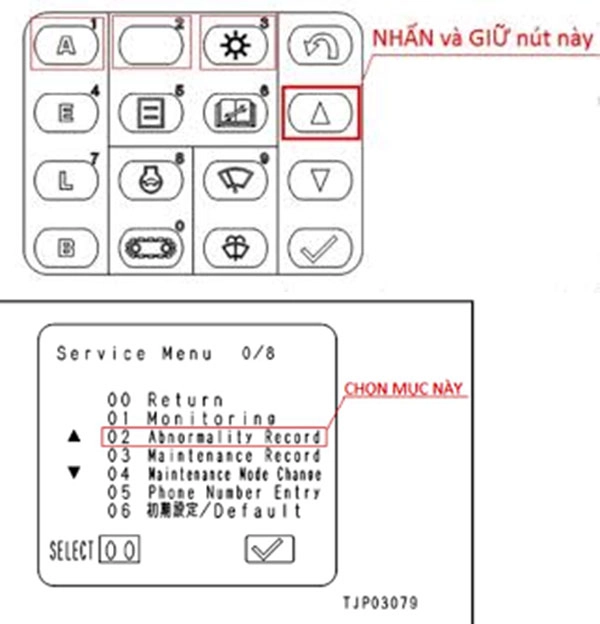

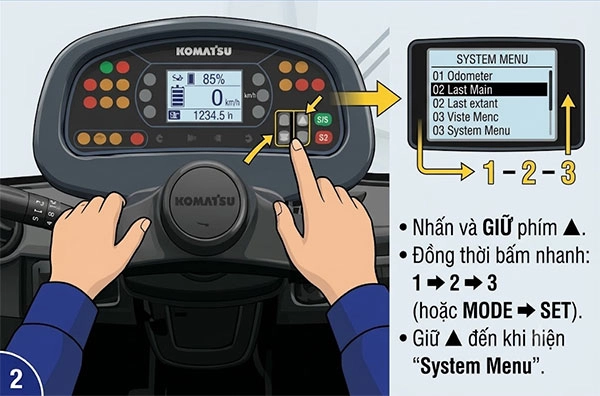

Bước 2: Bấm tổ hợp phím kích hoạt menu chẩn đoán
- Nhìn vào cụm bàn phím cao su bên dưới màn hình táp-lô.
- Nhấn và giữ nút mũi tên hướng lên
▲, đồng thời dùng tay còn lại bấm liên tiếp theo nhịp 3 phím:1–2–3(hoặc các phím chức năngMODE–SETtùy từng biến thể màn hình). - Giữ nguyên nút
▲cho đến khi màn hình chính chuyển từ giao diện đồng hồ công tơ mét sang danh sách System Menu.

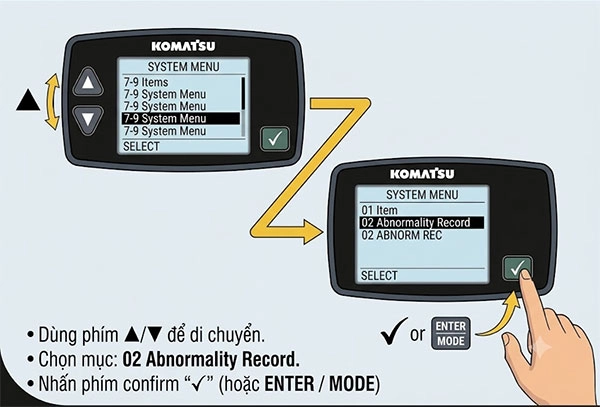

Bước 3: Điều hướng đến mục Bản ghi sự cố (Abnormality Record)
- Danh mục hệ thống sẽ xuất hiện từ 7 đến 9 menu chức năng.
- Dùng nút mũi tên lên
▲hoặc xuống▼để di chuyển đến mục:02 Abnormality Record(hoặc hiển thị tắt là 02 ABNORM REC). - Nhấn nút xác nhận hình chữ
V(hoặc phím ENTER / MODE) để truy cập vào danh sách lỗi đã lưu.

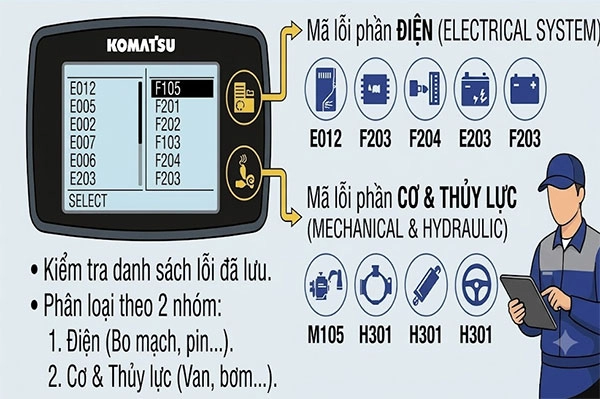

Bước 4: Tra cứu mã lỗi chi tiết của từng phân hệ
Màn hình sẽ cho phép bạn lọc kiểm tra theo 2 nhóm:
- Mã lỗi phần Điện: Liên quan đến bo mạch điều khiển di chuyển, bo bơm, cảm biến chân ga, bình điện.
- Mã lỗi phần Cơ & Thủy lực: Liên quan đến van tỷ lệ, cảm biến góc lái, áp suất nâng.
Sau khi lấy được mã lỗi chính xác từ màn hình, hãy đối chiếu ngay với bảng phân tích chi tiết nguyên nhân và cách xử lý từng mã bên dưới
II. Tra Cứu Bảng Mã Lỗi Xe Nâng Điện Komatsu & Hướng Khắc Phục
Hệ thống điện tử trên xe nâng điện Komatsu (đặc biệt là các dòng chạy công nghệ xoay chiều AC đời FB-11, FB-12, FB-15 đến FB-8) được cấu thành từ 4 nhóm mã chính: E, F, P, L, và các mã ERR trên đường truyền CAN-bus đời mới.
2.1. Bảng mã lỗi nhóm E
Nhóm mã này phản ánh tình trạng đứt gãy kết nối, mất tín hiệu CAN-bus giữa các hộp vi điều khiển hoặc lỗi tín hiệu cảm biến đầu vào.
| Mã lỗi | Hiện tượng & Ý nghĩa kỹ thuật | Hướng dẫn khắc phục |
| E01 |
Lỗi sụt áp nguồn điều khiển chính Màn hình chớp tắt, xe mất nguồn ngắt quãng. |
Dùng đồng hồ VOM đo điện áp nguồn cấp vào bo mạch; vệ sinh cọc bình và siết chặt bu-lông giắc cấp nguồn tổng. |
| E03 |
Lỗi mất giao tiếp hộp VCM (Vehicle Control Module) Xe ngắt toàn bộ chức năng di chuyển và nâng hạ. |
Tháo vệ sinh giắc cắm VCM bằng dung dịch Contact Cleaner; đo thông mạch đường truyền tín hiệu CAN-High và CAN-Low. |
| E04 |
Lỗi mất giao tiếp hộp ECM (Drive Motor Controller) Màn hình sáng nhưng đạp ga xe không di chuyển. |
Kiểm tra nguồn cấp 24V/48V vào hộp ECM; kiểm tra cầu chì bảo vệ bo truyền động. |
| E05 | Lỗi mất giao tiếp màn hình DCM (Display Control Module) | Kiểm tra giắc cắm phía sau táp-lô; sấy khô bo hiển thị nếu làm việc trong kho lạnh hoặc môi trường ẩm ướt. |
| E07 / E08 |
Lỗi giao tiếp khối MP / TMS Không điều khiển được các chức năng phụ trợ. |
Kiểm tra giắc cắm hộp MP dưới nắp capo; đo điện áp kích relay nguồn phụ. |
| E22 |
Lỗi cảm biến nhiệt độ hệ thống Xe bị giới hạn 50% công suất hoạt động. |
Đo điện trở cảm biến nhiệt; xịt bụi khoang làm mát và kiểm tra quạt tản nhiệt bo mạch. |
| E23 | Lỗi biến trở bàn đạp ga (Accelerator Potentiometer) | Đo dải điện áp ra của chân ga (0.5V – 4.5V); cân chỉnh vị trí lò xo hồi vị hoặc thay thế cụm biến trở chân ga nếu mòn tiếp điểm. |
| E24 |
Lỗi cảm biến gia tốc / Hành trình bàn đạp ga Xe giật mạnh khi vừa chạm ga hoặc tăng tốc không đều. |
Kiểm tra cảm biến hành trình ga; hiệu chuẩn lại điểm 0 (Zero Point Calibration) qua menu táp-lô. |
| E27 / E28 | Lỗi cảm biến góc lái & xung tốc độ motor (Steering / POS) | Kiểm tra khe hở từ đĩa encoder; vệ sinh đầu đọc cảm biến khỏi mạt sắt hoặc bụi dầu bám dính. |
2.2. Bảng mã lỗi nhóm F
Đây là nhóm mã lỗi nặng nhất trên xe nâng điện Komatsu. Khi xuất hiện các mã này, xe thường tự ngắt để tránh tình trạng nổ tụ hoặc hỏng cụm công suất (IGBT/MOSFET).
| Mã lỗi | Hiện tượng & Ý nghĩa kỹ thuật | Hướng dẫn khắc phục |
| F01 |
Lỗi bộ nhớ bo mạch (EEPROM) Bật chìa khóa xe đứng im, còi cảnh báo kêu liên tục. |
Cần thiết bị chuyên dụng của Komatsu để Reset và nạp lại firmware điều khiển bo mạch; kiểm tra tụ lọc nguồn. |
| F02 |
Lỗi điện áp bình ắc quy tụt áp (Battery Under-Voltage) Màn hình nháy báo pin yếu, xe không thể nâng hạ. |
Dừng xe sạc ngay; đo điện áp từng hộc bình (cell) khi có tải để tìm và phục hồi cell bị tụt áp nặng. |
| F04 |
Lỗi khối công suất di chuyển (Traction Inverter Fault) Xe bị khóa chức năng di chuyển hoàn toàn. |
Ngắt ngay giắc bình; dùng thang đo Diode kiểm tra ngắn mạch giữa cực nguồn và các pha motor; thay thế IGBT nếu bị nổ. |
| F11 |
Lỗi cảm biến góc nghiêng khung (Tilt Angle Sensor) Khung nâng không tự dừng ở vị trí thẳng đứng. |
Cân chỉnh lại vị trí cơ khí của cảm biến trên trục khung; kiểm tra dây cáp trượt theo giàn nâng. |
| F16 | Lỗi công tắc chuyển hướng tiến/lùi (Direction Lever Error) | Trả cần số về vị trí trung gian (N) trước khi mở khóa; tháo cụm cần gạt vệ sinh tiếp điểm micro-switch bên trong. |
| F17 | Lỗi vượt tốc độ motor di chuyển (Motor Overspeed) | Kiểm tra cáp nối cảm biến vòng tua Encoder ở đuôi motor; thay thế cảm biến nếu mất tín hiệu xung phản hồi. |
| F20 |
Lỗi van điện từ nâng hạ (Lift Solenoid Valve) Không thể nâng hoặc hạ càng hàng. |
Đo điện trở cuộn coil van nâng (thường 12Ω – 24Ω); tháo súc rửa lõi van thủy lực nếu cuộn hút còn tốt. |
| F30 / F32 | Lỗi cảm biến áp suất dầu thủy lực | Kiểm tra cảm biến áp suất gắn trên cụm van chia thủy lực; đo điện áp tín hiệu 0-5V của cảm biến. |
| F54 | Cảnh báo rò rỉ điện cụm bơm nâng (Pump Motor Insulation) | Đo độ cách điện giữa cọc motor và vỏ sườn bằng đồng hồ Megohmmeter (yêu cầu > 1MΩ); vệ sinh sấy khô motor bơm. |
| F59 |
Cảnh báo rò rỉ điện cụm di chuyển (Drive Motor Insulation) Nguy cơ gây tê giật và chập cháy bo Inverter. |
Ngắt bình ngay lập tức! Đo kiểm tra cách điện motor chạy; làm sạch hoàn toàn mạt than, bùn đất ẩm bám quanh cổ góp motor. |
| F77 |
Lỗi cuộn phanh điện từ (Electromagnetic Brake Error) Xe bị bó cứng bánh xe, đạp ga không chạy. |
Kiểm tra nguồn cấp cho cuộn hít phanh từ ở đầu cầu chuyển động; đo điện trở cuộn dây thắng từ xem có bị cháy đứt hay không. |
| F82 | Quá nhiệt khối nhôm bo Inverter (Controller Overheat) | Vệ sinh sạch bụi nhôm tản nhiệt; kiểm tra thay quạt làm mát 24V/48V; để xe nghỉ ngơi 30 phút cho hạ nhiệt. |
| F85 |
Lỗi CPU xử lý trung tâm Mạch điều khiển mất tín hiệu, xe tê liệt. |
Lỗi phần cứng điện tử sâu; cần tháo bo gửi về xưởng kỹ thuật điện tử xe nâng Minh Hảo để phục hồi mạch. |
2.3. Bảng mã lỗi nhóm P & L
Nhóm mã này thường liên quan trực tiếp đến hệ thống an toàn khóa ghế ngồi (OPS) và chống lật xe.
| Mã lỗi | Hiện tượng & Ý nghĩa kỹ thuật | Hướng dẫn khắc phục |
| P03 |
Lỗi giao tiếp VCM (Vehicle Control Module) Mất đường truyền tín hiệu an toàn giữa ghế ngồi và hộp điều khiển trung tâm. |
Kiểm tra đường dây tín hiệu từ công tắc ghế ngồi tới hộp VCM; vệ sinh giắc cắm tín hiệu và kiểm tra độ thông mạch dây dẫn dưới sàn xe. |
| P04 |
Lỗi giao tiếp ECM (Drive Control Module) Hộp điều khiển di chuyển không nhận được tín hiệu an toàn hệ thống lái. |
Kiểm tra cáp tín hiệu an toàn giữa trục lái và hộp ECM; kiểm tra công tắc khóa an toàn trợ lực lái. |
| P05 |
Lỗi giao tiếp DCM (Display Control Module) Màn hình táp-lô không nhận được dữ liệu an toàn tổng thể. |
Kiểm tra giắc cắm cáp dữ liệu phía sau màn hình hiển thị; kiểm tra dây tiếp địa (mass sườn) cấp cho bảng điều khiển táp-lô. |
| P07 |
Lỗi giao tiếp hộp phụ trợ MP (Multi-Purpose) Mất tín hiệu điều khiển cụm nút bấm đa năng. |
Kiểm tra giắc cắm cụm nút bấm đa năng trên bệ điều khiển; kiểm tra tiếp điểm công tắc và nguồn cấp 12V/24V vào hộp MP. |
| P08 |
Lỗi giao tiếp quản lý công suất TMS Hệ thống không tối ưu được dòng xả theo chế độ tải. |
Đo kiểm tra đường truyền CAN-bus kết nối tới hộp điều khiển phân bổ năng lượng TMS. |
| P22 |
Lỗi tín hiệu nâng liên quan hệ thống OPS (Operator Presence Sensing) Màn hình nháy đèn OPS, xe khóa cứng bơm nâng hạ. |
Kiểm tra công tắc cảm biến áp lực dưới nệm ghế lái, chốt khóa dây đai an toàn; đo kiểm tra dây điện xem có bị cấn đứt ngầm khi lật nắp capo hay không. |
| L01 |
Lỗi cảm biến tải trọng hàng hóa (Load Sensor) Màn hình không hiển thị hoặc báo sai khối lượng hàng trên càng nâng. |
Kiểm tra cảm biến áp suất dầu gắn trên đường ống nâng chính; hiệu chuẩn (Calibrate) lại mức 0 kg và mức tải chuẩn qua menu cài đặt trên táp-lô. |
| L03 |
Lỗi cảm biến góc độ nghiêng khung (Tilt Angle Sensor) Khung nâng bị khóa không ngả trước hoặc ngửa sau được. |
Kiểm tra cảm biến góc nghiêng bắt trên trục khớp xoay chân khung nâng; vệ sinh mạt sắt, đất cát bám ở mắt đọc và siết chặt ốc định vị cự ly cảm biến. |
2.4. Bảng mã lỗi dạng ERR: Dòng xe Komatsu đời mới (FB-12, FB-15 CAN-bus)
Trên các thế hệ xe nâng Komatsu đời cao trang bị hệ thống điều khiển kỹ thuật số đa kênh CAN-bus, mã lỗi sẽ xuất hiện dưới dạng chuỗi ký tự ERR-xxxx:
2.4.1. Nhóm Mã ERR-300 đến ERR-328
| Mã lỗi | Hiện tượng & Ý nghĩa kỹ thuật | Hướng xử lý kỹ thuật từ Minh Hảo |
| ERR-300 |
Hỏng rơ-le tiếp điểm chính / Cháy cầu chì tổng |
Kiểm tra cầu chì động lực 250A – 400A; đo cuộn hút rơ-le chính (Main Contactor); thay thế má vít tiếp điểm nếu bị rỗ, cháy đen. |
| ERR-300 (dạng 2) |
Ngắn mạch tiếp điểm chính |
Tiếp điểm rơ-le bị dính chặt (hàn dính) không chịu ngắt; cần tháo cụm Contactor để vệ sinh bề mặt tiếp điểm hoặc thay mới. |
| ERR-300 / ERR-320 |
Sụt áp bình ắc quy dưới ngưỡng tải |
Tắt khóa, đo điện áp tổng khi đứng yên và khi kéo tải nâng; kiểm tra các cầu nối bình ắc quy và tiến hành sạc phục hồi. |
| ALA-320 |
Cảnh báo vận hành sai quy trình |
Đạp ga trước khi bật khóa, chưa hạ phanh tay hoặc vừa đạp phanh vừa nhấn ga; trả toàn bộ cần gạt về trung gian và thao tác lại. |
| ERR-301 / ERR-321 |
Chập cụm sò công suất FET/MOSFET |
Rút ngay giắc cắm bình! Dùng VOM đo ngắn mạch giữa các chân Drain – Source của giàn sò công suất; thay thế cụm Mosfet bị đánh thủng. |
| ERR-301 / ERR-3214 (U, V, W) |
Hỏng pha U, V hoặc W motor di chuyển |
Kiểm tra dây cáp 3 pha từ bo mạch xuống motor chạy; đo điện trở cuộn dây stator motor xem có bị đứt pha hoặc chạm mát không. |
| ERR-301 (Nạp tụ) |
Lỗi mạch nạp điện tụ lọc nguồn DC-link |
Kiểm tra điện trở nạp sơ bộ (Pre-charge resistor) và rơ-le nạp tụ giữa 2 thanh cái cực (+) P và cực (-) N của bo mạch. |
| ALA-322 / ALA-323 | Cảnh báo nhiệt độ hệ thống di chuyển / thủy lực tăng cao | Cho xe tạm dừng hoạt động 20 – 30 phút; xịt bụi vệ sinh các cánh nhôm tản nhiệt và kiểm tra hoạt động của quạt làm mát bo mạch. |
| ERR-302 / ERR-3221 |
Lỗi cảm biến nhiệt độ bo điều khiển di chuyển |
Cảm biến nhiệt (Thermistor) gắn trên đế nhôm báo sai trị số; kiểm tra dây tín hiệu nhiệt độ hoặc thay IC cảm biến nhiệt trên bo. |
| ERR-303 / ERR-3231 | Lỗi cảm biến nhiệt độ hệ thống thủy lực | Kiểm tra cảm biến nhiệt độ gắn trên thân bơm nâng hoặc thùng dầu thủy lực; kiểm tra độ thông mạch dây cáp. |
| ERR-303 / ERR-3230 |
Chập các pha motor thủy lực |
Ngắt kết nối cáp motor bơm; đo kiểm tra ngắn mạch giữa các cọc dây pha động cơ thủy lực; quấn lại cuộn dây stator nếu bị om cháy. |
| ERR-305 / ERR-325 | Lỗi cảm biến dòng điện motor chạy (Pha U, Pha W) | Kiểm tra cụm biến dòng (Current Sensor) hồi tiếp tín hiệu dòng điện về vi xử lý; kiểm tra điện áp nuôi cảm biến 5V / 15V. |
| ERR-305 (Chân ga) | Lỗi cảm biến bàn đạp ga / Công tắc chân ga | Đo dải biến trở chân ga khi đạp từ từ; vệ sinh công tắc hành trình khởi động chân ga (Start Switch). |
| ERR-305 (Góc lái) |
Lỗi biến trở đo góc lái bánh xe |
Kiểm tra biến trở gắn trên trục moay-ơ cầu lái sau; cân chỉnh lại góc tâm 0 độ khi bánh xe chạy thẳng. |
| ERR-305 / ERR-325 (Tốc độ) | Lỗi cảm biến tốc độ Encoder motor chạy (Pha A, B) | Đầu đọc xung quang/từ ở đuôi motor bị mất tín hiệu pha A hoặc B; kiểm tra đĩa xung từ và giắc cáp 4 chân của cảm biến. |
| ERR-306 | Lỗi công tắc chuyển hướng tiến / lùi | Cụm cần gạt tiến lùi bị chập tiếp điểm hoặc tín hiệu tiến/lùi gửi về cùng lúc; vệ sinh hoặc thay cụm micro-switch cần số. |
| ERR-306 (Ghế) | Lỗi logic công tắc an toàn ghế ngồi (OPS) | Cảm biến ghế có 2 tiếp điểm a và b đóng ngắt không khớp nhau; kiểm tra lò xo nệm ghế và căn chỉnh lại vị trí tiếp điểm. |
|
ERR-308 / ERR-328 ERR-3082 / ERR-3281 |
Lỗi kênh giao tiếp giữa Controller Phải và Trái |
Đo thông mạch cặp dây xoắn CAN-H và CAN-L kết nối giữa 2 hộp biến tần điều khiển 2 bánh dẫn động; kiểm tra điện trở đầu cuối 120Ω. |
| ERR-3084 / ERR-3284 | Lỗi giao tiếp giữa bo di chuyển và bo điều khiển thủy lực | Kiểm tra giắc nối mạng CAN-bus giữa hộp điều khiển di chuyển (Traction) và hộp điều khiển công tác (Handling/Stroke Controller). |
2.4.2. Nhóm Mã ERR-5004 đến ERR-5088
| Mã lỗi | Hiện tượng & Ý nghĩa kỹ thuật | Hướng xử lý kỹ thuật từ Minh Hảo |
| ERR-5004 / ALA-5005 | Sụt áp bình điện / Thao tác nâng hạ sai quy trình | Tải nâng quá nặng làm tụt áp hệ thống; kiểm tra ắc quy và kiểm tra lại vị trí các cần gạt trước khi khởi động. |
| ERR-5010 |
Chập cụm sò công suất FET bo thủy lực |
Ngắt bình ngay! Kiểm tra khối FET điều khiển motor bơm nâng hạ; thay thế Mosfet/IGBT bị ngắn mạch trên bo Handling. |
| ERR-5011 / ERR-5012 | Chập vế trên (Upper) hoặc vế dưới (Lower) bo nâng | Kiểm tra tầng kích driver (Optocoupler/Driver IC) điều khiển các nhánh đóng ngắt công suất của bo thủy lực. |
| ERR-5013 đến 5015 | Hỏng/đứt đường dây pha U, V, W bo thủy lực | Kiểm tra các thanh đồng nối từ bo mạch ra motor bơm; siết chặt ốc bắt cọc pha U, V, W tránh phóng tia lửa điện làm hỏng bo. |
| ALA-5021 / ERR-5021 | Quá nhiệt / Lỗi cảm biến nhiệt độ bo thủy lực | Vệ sinh sạch bụi nhôm tản nhiệt bo thủy lực; kiểm tra cảm biến nhiệt gắn trên tấm đế làm mát. |
| ERR-5030 / ALA-5031 | Chập các pha motor bơm / Quá nhiệt motor bơm nâng | Đo điện trở cách điện cuộn dây motor bơm; kiểm tra bạc đạn bơm thủy lực có bị bó kẹt cơ khí làm quá tải motor không. |
| ERR-5040 | Tín hiệu đầu vào bo điều khiển ngoài dải tiêu chuẩn | Đo điện áp nguồn cấp nuôi bo mạch; kiểm tra bộ chuyển đổi nguồn hạ áp DC-DC converter (48V xuống 12V/24V). |
| ERR-5050 / ERR-5051 | Lỗi cảm biến nhiệt độ bo điều khiển / motor bơm | Đo thông số điện trở ohm của cảm biến nhiệt motor bơm; thay thế dây dẫn nếu bị cấn đứt trong khoang máy. |
| ERR-5052 | Lỗi cảm biến dòng điện motor bơm (Pha U, Pha W) | Kiểm tra module cảm biến đo dòng tải thủy lực gắn trên bo mạch; hàn lại chân cảm biến nếu bị nứt chì hàn. |
| ERR-5055 | Lỗi cảm biến góc lái vô lăng | Đo tín hiệu điện áp từ cảm biến góc quay trợ lực lái; hiệu chuẩn lại vị trí thẳng lái thông qua màn hình cài đặt. |
| ERR-5057 | Lỗi cảm biến xung tốc độ vòng tua motor bơm | Vệ sinh mạt kim loại bám trên đầu đọc cảm biến vòng tua motor bơm thủy lực; kiểm tra khe hở từ. |
| ERR-5081 / ERR-5082 | Mất giao tiếp CAN giữa bo di chuyển và bo nâng hạ | Kiểm tra cáp tín hiệu truyền thông CAN kết nối giữa bo công tác nâng hạ và bo chạy bên trái/phải. |
| ERR-5085 |
Mất kênh giao tiếp với bo điều khiển van tỷ lệ |
Kiểm tra giắc cắm tín hiệu đường truyền CAN nối tới hộp điều khiển các van tỷ lệ điện từ ngăn kéo thủy lực. |
| ERR-5087 / ERR-5088 | Mất giao tiếp với bo quản lý nguồn cấp nâng hạ | Đo kiểm tra điện áp nguồn cấp cho hộp điều khiển phụ tải; kiểm tra đường dây cấp nguồn chính từ bình ắc quy. |
2.4.3. Nhóm Mã ERR-5211 đến ERR-5296
| Mã lỗi | Hiện tượng & Ý nghĩa kỹ thuật | Hướng xử lý kỹ thuật từ Minh Hảo |
| ERR-5211 | Sai tín hiệu cần điều khiển nâng hạ (Lift Lever) | Đo điện áp biến trở cần nâng (chuẩn 2.5V ở vị trí giữa, dải 0.5V – 4.5V khi gạt); thay cụm biến trở nếu mòn than. |
| ERR-5212 | Sai tín hiệu cần điều khiển nghiêng khung (Tilt Lever) | Cân chỉnh lại vị trí lò xo định vị điểm 0 của cần gạt nghiêng ngả; kiểm tra cáp bẹ nối bệ tì tay. |
| ERR-5213 đến 5215 |
Sai tín hiệu cần gạt phụ kiện công tác ATT1, ATT2, ATT3 |
Kiểm tra giắc cắm các cần điều khiển phụ kiện trang bị thêm; đo trị số điện áp ra của từng cần gạt trên bệ tì tay. |
| ERR-5216 | Sai tín hiệu cảm biến áp suất nâng (Lifting Pressure Sensor) | Kiểm tra cảm biến áp suất gắn trên đường dầu xilanh nâng chính; đo thông mạch dây cấp nguồn 5V và dây tín hiệu. |
| ERR-5217 | Tín hiệu cảm biến góc nghiêng khung không chính xác | Kiểm tra cảm biến góc nghiêng bắt bên hông trụ khung nâng; chỉnh lại vị trí cơ khí bắt ốc cảm biến. |
| ERR-5218 | Lỗi vận hành cuộn van điện từ tỷ lệ nâng hạ (Lift Solenoid) | Đo điện trở cuộn hút van tỷ lệ nâng (thường 15Ω – 30Ω); kiểm tra kẹt cơ khí lõi trượt van thủy lực. |
| ERR-5219 | Lỗi vận hành cuộn van điện từ tỷ lệ nghiêng khung | Đo cuộn hút van điện từ nghiêng; súc rửa mạt bẩn trong lõi van ngăn kéo phân phối dầu. |
| ERR-5220 đến 5222 | Lỗi cuộn van điện từ tỷ lệ phụ kiện ATT1, ATT2, ATT3 | Kiểm tra các cuộn hít điện từ tương ứng với các chức năng gắn thêm; đo thông mạch dây kích từ bo ra van. |
| ERR-5292 / ERR-5293 | Lỗi nguồn cấp / Vận hành bo điều khiển van tỷ lệ | Kiểm tra cầu chì và rơ-le cấp nguồn cho bo mạch van tỷ lệ; kiểm tra đường áp suất dầu hồi. |
| ERR-5294 | Sai tín hiệu cảm biến cơ cấu công tác | Kiểm tra dây nối và tín hiệu các cảm biến hành trình giới hạn chiều cao nâng hoặc cảm biến tải trọng. |
| ERR-5295 / ERR-5296 | Lỗi vi xử lý / Tiến trình truyền thông bo van tỷ lệ | Kiểm tra đường truyền dữ liệu nối vào bo điều khiển van; kiểm tra chip vi xử lý điều khiển dòng mở van tỷ lệ. |
2.4.4. Nhóm Mã ERR-8110 đến ERR-8510
| Mã lỗi | Hiện tượng & Ý nghĩa kỹ thuật | Hướng xử lý kỹ thuật từ Minh Hảo |
|
ERR14-8110 / ERR14-8120 ERR14-8130 / ERR14-8140 |
Lỗi tiến trình / Thu phát dữ liệu CAN Controller di chuyển PHẢI | Kiểm tra đường truyền CAN-bus kết nối tới hộp điều khiển bánh phải; kiểm tra cổng giao tiếp CAN và giắc cắm táp-lô. |
|
ERR18-8110 / ERR18-8120 ERR18-8130 / ERR18-8140 |
Lỗi tiến trình / Thu phát dữ liệu CAN Controller di chuyển TRÁI | Đo thông mạch dây tín hiệu CAN tới hộp điều khiển bánh trái; kiểm tra tiếp địa mass sườn của bo mạch. |
|
ERR30-8110 / ERR30-8120 ERR30-8130 / ERR30-8140 |
Lỗi thu phát dữ liệu CAN bo điều khiển nâng hạ (Handling) | Kiểm tra mạng CAN nối vào bo bơm; đo điện trở đường truyền (chuẩn 60Ω khi đo song song 2 đầu cuối). |
|
ERR34-8110 / ERR34-8120 ERR34-8130 / ERR34-8140 |
Lỗi thu phát dữ liệu CAN bo điều khiển van tỷ lệ | Kiểm tra cáp truyền thông nối giữa bo van tỷ lệ ngăn kéo và táp-lô; vệ sinh chân giắc cắm chống ẩm. |
|
ERR40-8110 / ERR40-8120 ERR40-8140 |
Lỗi tiến trình / Thu phát dữ liệu mạng CAN cụm Màn hình táp-lô | Tháo kiểm tra cụm đồng hồ táp-lô; sấy khô bo hiển thị LCD và kiểm tra IC thu phát CAN (Transceiver IC) trên táp-lô. |
| ERR40-8314 / ERR40-8318 | Mất kênh giao tiếp CAN giữa Táp-lô và bo Phải / bo Trái | Đo kiểm tra cặp dây dẫn từ cụm táp-lô vô lăng chạy dọc xuống hộp bo mạch di chuyển phía sau gầm xe. |
| ERR40-8330 / ERR40-8334 | Mất kênh giao tiếp CAN giữa Táp-lô và bo Nâng hạ / bo Van tỷ lệ | Kiểm tra cáp truyền dữ liệu từ màn hình hiển thị đến bộ chia tín hiệu thủy lực; cắm chặt lại các đầu giắc nối. |
| ERR40-8510 | Lỗi kết nối CAN táp-lô ngay khi vừa bật chìa khóa ON | Táp-lô không thể khởi tạo giao tiếp mạng với các hộp vi xử lý khi mở khóa; kiểm tra nguồn nuôi sau chìa khóa và relay cấp nguồn mạng CAN. |
III. Kết Luận
Việc hiểu và tra cứu đúng bảng mã lỗi xe nâng điện Komatsu là chìa khóa để vận hành xe hiệu quả và tiết kiệm. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện để xử lý các sự cố thường gặp.
Nếu xe nâng điện Komatsu của bạn gặp phải những mã lỗi phức tạp hoặc bạn cần một đơn vị bảo trì xe nâng định kỳ uy tín tại Bình Dương, TP.HCM, Long An, Đồng Nai, Vũng Tàu. Hãy liên hệ ngay với Xe Nâng Minh Hảo qua hotline: 0969 654 121. Chúng tôi là đơn vị sửa chữa xe nâng chuyên nghiệp với đội ngũ kỹ thuật viện nhiệt tình và hỗ trợ tận nơi, đảm bảo xe nâng của bạn sẽ luôn trong tình trạng hoạt động bình thường.
Xem thêm bài viết đang được quan tâm nhiều nhất:
