Trong kỷ nguyên công nghiệp hóa hiện đại, xe nâng hàng đã trở thành mạch máu không thể thiếu trong chuỗi cung ứng, kho vận và sản xuất toàn cầu. Để một chiếc xe nâng vận hành bền bỉ với hiệu suất tối ưu, hệ thống điện đóng vai trò như mạng lưới thần kinh trung ương điều khiển mọi hành vi cơ khí. Tuy nhiên, đối với nhiều kỹ thuật viên và nhà quản lý thiết bị, sơ đồ mạch điện xe nâng vẫn là một “bản đồ ẩn số” phức tạp đầy thách thức. Việc không nắm rõ nguyên lý vận hành của mạch điện không chỉ kéo dài thời gian trì trệ của máy móc khi xảy ra sự cố mà còn dẫn đến những hư hỏng dây chuyền vô cùng tốn kém.
Bài viết này được biên soạn bởi Xe Nâng Minh Hảo đã có hơn 10 năm kinh nghiệm trong mảng kỹ thuật và tối ưu hóa vận hành xe nâng, mang đến cho bạn cái nhìn toàn diện, sâu sắc và thực tiễn nhất về cách giải mã hệ thống điện. Trước khi đi sâu vào phân tích chuyên môn, bạn có thể Tải ngay tài liệu hướng dẫn vận hành xe nâng an toàn miễn phí tại đây để có thêm kiến thức nền tảng vững chắc trong quá trình thao tác thực địa.
I.Tổng quan về sơ đồ mạch điện xe nâng
1.1. Sơ đồ mạch điện xe nâng là gì?
Nói một cách đơn giản và trực quan, sơ đồ mạch điện xe nâng là một bản vẽ mạch điện xe nâng kỹ thuật thể hiện một cách quy chuẩn các mối liên kết, đường đi của dòng điện, và sự phối hợp chức năng giữa các linh kiện điện tử, nguồn cấp năng lượng cùng hệ thống cơ cấu chấp hành. Bản vẽ này không mô tả hình dáng vật lý thực tế của linh kiện mà sử dụng hệ thống ký hiệu chuẩn hóa quốc tế để biểu diễn cách mà dòng điện chạy qua các thiết bị nhằm thực hiện các lệnh chuyển động, nâng hạ hoặc kiểm soát an toàn.
Một sơ đồ mạch điện tiêu chuẩn sẽ bao gồm ba phần cốt lõi: Nguồn cấp (Ắc quy/Máy phát), Hệ thống bảo vệ & điều khiển (Cầu chì, Rơ-le, Hộp đen), và Tải tiêu thụ (Motor, Đèn, Van thủy lực điện từ). Đối với các dòng xe nâng hiện đại, bản vẽ này còn tích hợp cả đường truyền tín hiệu số như mạng CAN-bus, kết nối trực tiếp các hộp điều khiển với các thiết bị ngoại vi.
1.2. Vì sao việc hiểu sơ đồ mạch điện lại cực kỳ quan trọng?
Trong công tác bảo trì kỹ thuật, việc sở hữu và hiểu rõ sơ đồ mạch điện xe nâng mang lại những lợi ích chiến lược cho doanh nghiệp và kỹ thuật viên:
-
Phát hiện lỗi nhanh chóng: Thay vì kiểm tra mò mẫm hàng trăm mét dây điện được bó chặt trong khung sườn xe, kỹ thuật viên có thể khoanh vùng sự cố ngay lập tức dựa trên biểu hiện logic của mạch.
-
Rút ngắn thời gian chết (Downtime): Mỗi giờ xe nâng dừng hoạt động là một giờ doanh nghiệp chịu tổn thất về chi phí logisitics. Hiểu mạch điện giúp quá trình sửa mạch điện xe nâng diễn ra thần tốc và chính xác.
-
Tránh hư hỏng dây chuyền: Việc đấu nối sai nguyên lý hoặc câu dây vô tội vạ khi không hiểu sơ đồ có thể làm cháy board mạch công suất hoặc phá hủy hộp điều khiển trung tâm ECM – những linh kiện có giá trị bằng cả phần ba chiếc xe.
-
Tối ưu hóa hiệu suất và bảo dưỡng định kỳ: Giúp người bảo trì biết rõ vị trí các điểm đo kiểm tra (Test points) để đo điện áp rò rỉ hoặc đo thông mạch định kỳ, ngăn ngừa rủi ro chập cháy từ sớm. Hãy trang bị cho đội ngũ của bạn kiến thức qua chuyên đề Bí quyết lựa chọn dịch vụ bảo dưỡng xe nâng định kỳ chống hỏng hóc nhằm duy trì tuổi thọ thiết bị ở mức tối đa.
II. Các thành phần cốt lõi trong hệ thống điện xe nâng
Để đọc được sơ đồ mạch, trước hết chúng ta phải làm quen với các thực thể phần cứng cấu thành nên hệ thống điện xe nâng. Dưới đây là những bộ phận bắt buộc phải xuất hiện trong mọi bản vẽ kỹ thuật.
2.1. Bộ điều khiển trung tâm (ECM/ECU)
Hộp điều khiển trung tâm ECM (Electronic Control Module) hay ECU chính là cơ quan đầu não điều phối mọi hoạt động của xe nâng. ECM liên tục thu nhận các tín hiệu điện áp dòng điện thấp từ các cảm biến xe nâng, xử lý dữ liệu dựa trên thuật toán lập trình sẵn, sau đó xuất lệnh điều khiển (dòng điện lớn hơn hoặc tín hiệu xung PWM) đến các cơ cấu chấp hành. Ví dụ, khi nhận tín hiệu từ cảm biến gia tốc (chân ga), ECM sẽ tính toán và điều khiển bộ biến tần (inverter) để cấp dòng điện phù hợp vào motor di chuyển, quyết định tốc độ và mô-men xoắn của xe nâng.
2.2. Hệ thống cảm biến và cơ cấu chấp hành
Cảm biến đóng vai trò là “giác quan” của ECM. Các loại cảm biến phổ biến bao gồm:
-
Cảm biến gia tốc (Acceleration Sensor): Xác định góc đạp của chân ga để gửi yêu cầu tăng tốc về hộp điều khiển.
-
Cảm biến lưu lượng khí nạp (MAF): Thường xuất hiện trên các dòng xe nâng động cơ đốt trong (dầu/gas), giúp ECU xác định chính xác lượng khí nạp.
-
Cảm biến góc quay trục cam & cảm biến vị trí trục khuỷu: Giúp điều khiển tối ưu hóa thời điểm đánh lửa và phun nhiên liệu.
Cơ cấu chấp hành là những thiết bị trực tiếp thực hiện công cơ học như motor di chuyển, motor nâng hạ, các van điện từ (solenoid) phân phối nhớt thủy lực, cuộn dây đánh lửa (ignition coil), bugi, và béc phun/kim phun nhiên liệu.
2.3. Hệ thống nguồn và bảo vệ (Ắc quy, cầu chì, rơ-le)
Mọi dòng điện đều bắt nguồn từ bình ắc quy (battery) – đối với xe nâng điện thường là nguồn DC công suất lớn (24V, 48V, 72V, 80V), còn xe nâng dầu thường là nguồn 12V hoặc 24V. Để bảo vệ các linh kiện nhạy cảm, dòng điện từ ắc quy bắt buộc phải đi qua hệ thống bảo vệ bao gồm cầu chì tổng (main fuse), cầu chì nhánh nhằm ngắt mạch khi quá dòng, và các rơ-le (relay) đóng ngắt trung gian giúp bảo vệ các công tắc điều khiển nhỏ khỏi dòng điện tải lớn.
III. Phân biệt sơ đồ mạch điện theo các dòng xe nâng phổ biến
Mỗi loại xe nâng có một nguyên lý chuyển hóa năng lượng riêng biệt, dẫn đến cấu trúc sơ đồ mạch điện xe nâng có sự phân hóa sâu sắc.

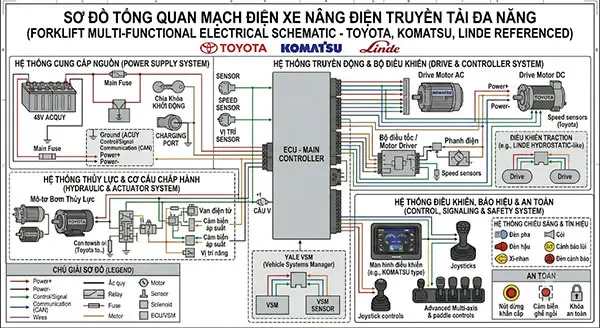

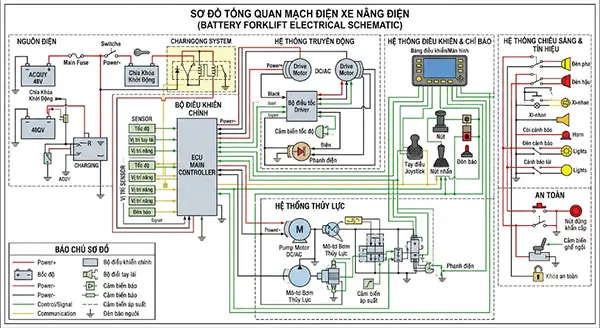

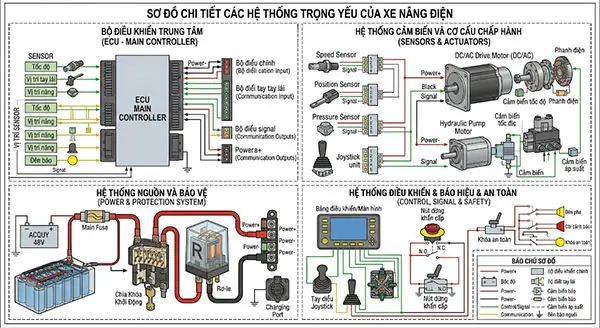

3.1. Sơ đồ mạch điện xe nâng điện (Toyota, Komatsu, Linde)
Sơ đồ xe nâng điện của các hãng lớn như Toyota (Nhật Bản), Komatsu (Nhật Bản), hay Linde (Đức) được chia làm hai phân hệ mạch rõ rệt:
| Đặc điểm Phân Hệ | Mạch Động Lực (Power Circuit) | Mạch Điều Khiển (Control Circuit) |
| Chức năng chính | Cấp năng lượng dòng lớn cho Motor di chuyển và Motor bơm thủy lực nâng hạ. | Truyền tải tín hiệu điều khiển dòng nhỏ từ cảm biến, công tắc đến hộp đen. |
| Linh kiện cốt lõi | Bình điện công suất cao, bộ biến tần (Inverter), IGBT, board mạch xe nâng công suất. | Hộp điều khiển trung tâm ECM, các rơ-le tín hiệu, màn hình hiển thị LCD, cảm biến. |
| Điện áp & Dòng điện | Điện áp cao (48V – 80V), dòng điện có thể lên đến hàng trăm Ampe (A). | Điện áp thấp ổn định (5V, 12V, 24V), dòng điện cực nhỏ (miliAmpe). |

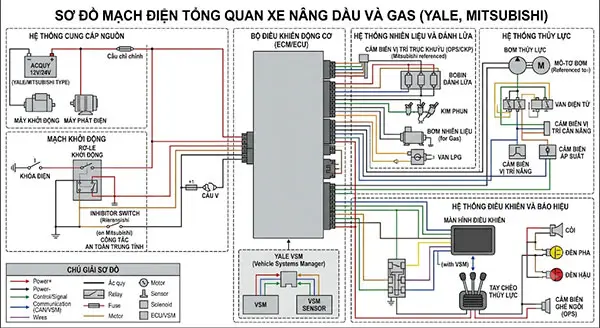

3.2. Sơ đồ mạch điện xe nâng dầu và gas (Yale, Mitsubishi)
Trái ngược với xe nâng điện, sơ đồ mạch điện của xe nâng dầu/gas (tiêu biểu như các dòng xe của hãng Yale từ Mỹ hoặc Mitsubishi) lại tương đồng với sơ đồ của ô tô tải. Tâm điểm của mạch điện nằm ở hệ thống điều khiển động cơ đốt trong. Bản vẽ tập trung mô tả sự phối hợp giữa ECM với cuộn dây đánh lửa, bugi tạo tia lửa điện, béc phun điều khiển áp suất hệ thống nhiên liệu, kết hợp máy phát điện (alternator) để sạc lại cho bình ắc quy khởi động.

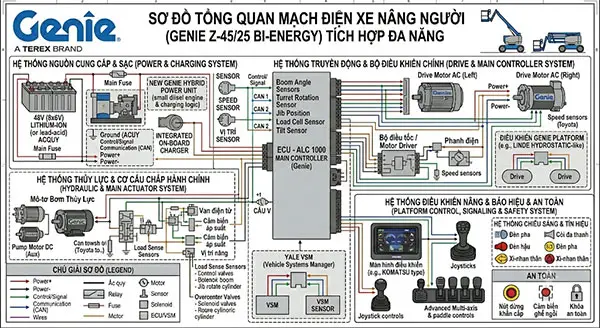

3.3. Sơ đồ mạch điện xe nâng người (Genie)
Đối với dòng xe nâng người chuyên dụng như của hãng Genie (Mỹ – nổi tiếng về các dòng xe nâng người dạng cắt kéo hoặc boom lift), sơ đồ mạch điện xe nâng người chú trọng đặc biệt vào hệ thống an toàn đa cấp. Sơ đồ này tích hợp dày đặc các công tắc hành trình (limit switch), cảm biến độ nghiêng (tilt sensor), cảm biến quá tải trọng lượng sàn nâng, và các mạch ngắt khẩn cấp interlock nối tầng. Chỉ cần một cảm biến báo mất an toàn, ECM lập tức cắt nguồn của hệ thống van điện từ thủy lực, khóa chặt mọi chuyển động để bảo vệ tính mạng người vận hành trên cao.

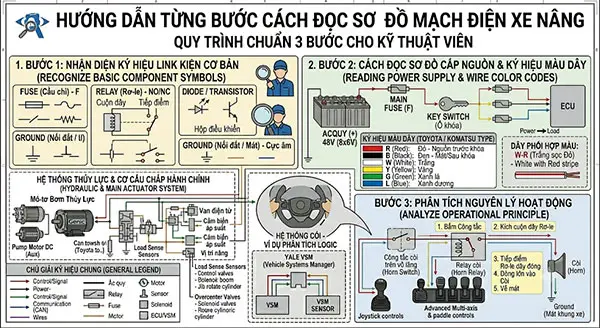

IV. Hướng dẫn từng bước cách đọc sơ đồ mạch điện xe nâng
Để không bị lạc lối giữa ma trận đường dây, kỹ thuật viên cần tuân thủ quy trình đọc sơ đồ theo 3 bước chuẩn hóa dưới đây.
4.1. Nhận diện các ký hiệu linh kiện điện tử cơ bản
Mỗi hãng xe có thể có một vài tùy biến nhỏ, nhưng nhìn chung đều tuân theo các ký hiệu chuẩn quốc tế trên bản vẽ mạch điện xe nâng:
-
FUSE (Cầu chì): Thường ký hiệu bằng hình chữ nhật có đường dây đâm xuyên qua hoặc đường zig-zag kèm ký hiệu chữ F.
-
RELAY (Rơ-le): Biểu diễn bằng một cuộn dây (hình chữ nhật có gạch chéo hoặc lò xo) và các tiếp điểm đóng/mở đi kèm (NO / NC).
-
DIODE / TRANSISTOR: Ký hiệu mũi tên chặn vạch (Diode) hoặc ký hiệu 3 chân dòng bán dẫn, đóng vai trò chỉnh lưu và đóng ngắt điện tử trong hộp điều khiển xe nâng.
-
GROUND (Nối đất / Mát): Ký hiệu các vạch ngang ngắn dần biểu thị dòng điện đi về khung sườn kim loại của xe (Cực âm).
4.2. Cách đọc sơ đồ cấp nguồn và ký hiệu màu dây
Quy tắc bất di bất dịch khi đọc sơ đồ là đi từ nguồn cấp đến tải tiêu thụ. Hãy bắt đầu từ cực dương (+) của bình ắc quy, lần theo đường dây chính qua cầu chì tổng, đến ổ khóa điện (Key switch) rồi đến các nhánh cầu chì con.
Đặc biệt, để thuận tiện cho việc kiểm tra thực tế, các kỹ sư thiết kế của các hãng như Toyota hay Komatsu luôn áp dụng cách đọc sơ đồ mạch điện xe nâng Komatsu thông qua các ký hiệu màu dây viết tắt bằng tiếng Anh:
-
R (Red): Dây màu Đỏ – Thường là dây cấp nguồn dương trước ổ khóa.
-
B (Black): Dây màu Đen – Thường là dây mát (Ground) hoặc nguồn sau khóa.
-
W (White): Dây màu Trắng; Y (Yellow): Dây màu Vàng; G (Green): Dây màu Xanh lá.
-
L (Blue): Dây màu Xanh dương.
-
Dây phối hợp màu (Dây sọc): Viết kết hợp hai chữ cái. Ví dụ: W-R nghĩa là dây màu Trắng sọc Đỏ (White với sọc Red).
4.3. Phân tích nguyên lý hoạt động của mạch điều khiển
Khi đã xác định được nguồn và màu dây, bước tiếp theo là phân tích đường đi của tín hiệu logic. Hãy tự đặt câu hỏi tu từ: “Khi ta bấm còi, dòng điện sẽ đi đâu?”. Nhìn vào sơ đồ mạch điện xe nâng, ta thấy dòng điện từ cầu chì đi qua công tắc còi trên vô lăng, kích hoạt cuộn dây của rơ-le còi đóng tiếp điểm, cho phép dòng điện lớn từ ắc quy chạy thẳng vào còi và đi về mát khung xe. Việc phân tích logic này giúp bạn hiểu sâu sắc bản chất vận hành của mạch trước khi tháo lắp dỡ dây thực tế.
V. Phương pháp kiểm tra và sửa chữa hệ thống mạch điện xe nâng
Khi xe nâng gặp sự cố về điện, việc áp dụng phương pháp kiểm tra hệ thống mạch điện xe nâng một cách khoa học sẽ giúp bạn giải quyết 90% pan bệnh mà không cần thay thế linh kiện bừa bãi.

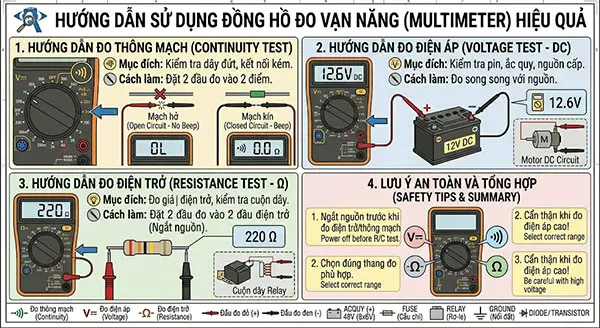

5.1. Sử dụng đồng hồ đo vạn năng (Multimeter) hiệu quả
Đồng hồ vạn năng là vũ khí tối thượng của thợ điện xe nâng. Ba phép đo cốt lõi bao gồm:
-
Đo thông mạch (Continuity Test): Chuyển đồng hồ về nấc đo tiếng “bíp”. Dùng để kiểm tra xem một sợi dây điện từ giắc cắm hộp ECM ra cảm biến có bị đứt ngầm ở giữa hay không. Nếu có tiếng bíp, dây thông suốt; nếu im lặng, dây đã bị đứt.
-
Đo điện áp (Voltage Test): Đo xem nguồn cấp có đủ tiêu chuẩn hay không. Ví dụ, đo tại chân nguồn của cảm biến xem có đúng 5V ổn định do ECM cấp ra hay không. Nếu sụt áp (chỉ còn 2V – 3V), có thể dây bị chập hoặc oxy hóa giắc cắm.
-
Đo điện trở (Resistance Test): Dùng để kiểm tra cuộn dây rơ-le, cuộn solenoid van thủy lực hoặc các cảm biến nhiệt độ. Nếu điện trở bằng vô cùng, cuộn dây đã bị đứt; nếu bằng 0, cuộn dây đã bị chập mạch.
5.2. Cách xử lý các lỗi chạm chập, đứt cầu chì thường gặp
Một lỗi kinh điển trong quá trình vận hành là xe bị đứt cầu chì. Khi gặp tình huống này, tuyệt đối không được dùng dây đồng dày để câu trực tiếp qua cầu chì vì có thể làm cháy toàn bộ bó dây điện.
Quy trình xử lý chuẩn kỹ thuật: Ngắt nguồn xe -> Tra cứu sơ đồ mạch điện để xem cầu chì đó bảo vệ cho những thiết bị nào -> Dùng đồng hồ vạn năng đo điện trở giữa chân sau cầu chì với mát khung xe. Nếu điện trở bằng 0 Omega, chứng tỏ đường dây sau cầu chì đang bị chạm trực tiếp vào sườn sắt của xe. Hãy lần theo bó dây để tìm vị trí vỏ cách điện bị hở, băng bó lại hoặc thay đoạn dây mới trước khi cắm cầu chì mới vào.
Nếu bạn ở khu vực miền Nam và gặp các ca bệnh điện phức tạp vượt quá khả năng xử lý của đội ngũ nội bộ, hãy nhanh chóng Tham khảo ngay dịch vụ sửa chữa xe nâng tại phường bình dương để nhận được sự hỗ trợ từ các kỹ sư lành nghề với trang thiết bị chuẩn đoán hiện đại.

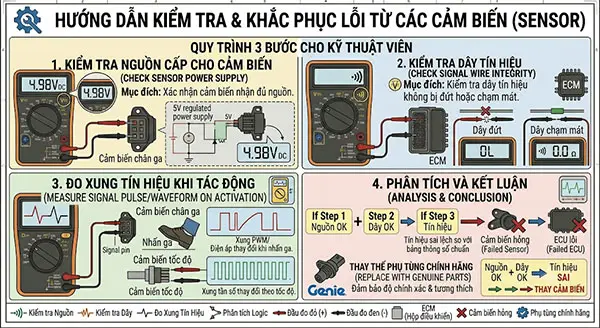

5.3. Kiểm tra và khắc phục lỗi từ các cảm biến
Khi ECM báo mã lỗi cảm biến (như lỗi chân ga hoặc lỗi cảm biến tốc độ), hãy tiến hành kiểm tra theo quy trình 3 bước: Kiểm tra nguồn cấp cho cảm biến -> Kiểm tra dây tín hiệu từ cảm biến về ECM xem có bị đứt hay chạm mát không -> Đo xung tín hiệu phát ra từ cảm biến khi tác động cơ học. Nếu nguồn tốt, dây thông suốt nhưng tín hiệu xuất ra sai lệch so với bảng thông số chuẩn của nhà sản xuất, chứng tỏ cảm biến đã hỏng và cần được thay thế bằng phụ tùng hệ thống điện xe nâng chính hãng để đảm bảo độ chính xác và tương thích tuyệt đối.
VI. Những lưu ý an toàn tối quan trọng khi thao tác trên mạch điện xe nâng
Điện xe nâng, đặc biệt là dòng xe nâng điện hệ nguồn công suất lớn, ẩn chứa nguy cơ phóng điện và gây bỏng cực kỳ nguy hiểm. Do đó, việc tuân thủ các nguyên tắc an toàn khi thao tác trên sơ đồ mạch điện xe nâng là bắt buộc:
-
Ngắt kết nối bình ắc quy: Luôn luôn tháo giắc cắm tổng của bình điện hoặc tháo cọc âm (-) của bình ắc quy trước khi tiến hành bất kỳ thao tác tháo lắp, đo đạc sâu hoặc hàn xì trên khung xe.
-
Sử dụng công cụ cách điện: Chỉ sử dụng tua-vít, kìm, cờ-lê có bọc lớp cách điện tiêu chuẩn (1000V đối với xe nâng điện) để tránh tình trạng vô tình làm rơi dụng cụ gây chập hai cực của bình điện.
-
Tuyệt đối không mang trang sức kim loại: Nhẫn, đồng hồ, vòng tay bằng kim loại có thể biến thành vật dẫn dòng điện cực lớn gây bỏng nặng nếu vô tình chạm vào các điểm hở mạch.
-
Môi trường làm việc khô ráo: Không thực hiện việc sửa chữa, đo đạc điện dưới trời mưa hoặc trong môi trường nhà kho ẩm ướt, sàn nhà đọng nước để loại bỏ hoàn toàn nguy cơ rò điện nguy hiểm.
VII. Giải đáp các câu hỏi thường gặp (FAQs)
Câu hỏi 1: Làm thế nào để phát hiện nhanh mạch điện xe nâng đang bị chập hoặc đứt dây?
Trả lời: Bạn có thể sử dụng đồng hồ vạn năng chuyển sang thang đo thông mạch (tiếng bíp) hoặc thang đo ôm (Omega). Hãy tiến hành kiểm tra các vị trí cầu chì bảo vệ trước tiên. Nếu cầu chì liên tục bị đứt ngay sau khi thay mới, chắc chắn mạch điện phía sau cầu chì đó đang bị chập chạm vào khung kim loại của xe hoặc có hiện tượng chập cháy chéo giữa các dây dẫn với nhau.
Câu hỏi 2: Điểm khác biệt cốt lõi giữa sơ đồ điện xe nâng điện và xe nâng dầu là gì?
Trả lời: Sự khác biệt nằm ở cấu trúc hệ thống động lực và điều khiển năng lượng. Xe nâng điện tập trung vào mạch động lực xoay chiều (AC) hoặc một chiều (DC) công suất lớn, kết nối trực tiếp bình điện công suất cao với board công suất (Inverter) và các motor di chuyển, motor nâng hạ. Trong khi đó, sơ đồ mạch điện xe nâng dầu/gas lại tập trung vào hệ thống điều khiển động cơ đốt trong tương tự ô tô, bao gồm hộp ECM điều khiển, cuộn dây đánh lửa, bugi, kim phun nhiên liệu và các cảm biến cơ khí như cảm biến trục khuỷu, trục cam.
Câu hỏi 3: Khi nào doanh nghiệp cần tiến hành thay thế hoặc sửa chữa hộp điều khiển ECM?
Trả lời: Doanh nghiệp cần can thiệp kỹ thuật vào hộp ECM khi xe nâng xuất hiện các triệu chứng nghiêm trọng như: xe hoàn toàn không khởi động được dù nguồn điện ắc quy tốt và cầu chì không đứt; các cảm biến trên xe không nhận được nguồn cấp chuẩn 5V từ ECM phát ra; hoặc màn hình điều khiển liên tục báo các mã lỗi hệ thống nghiêm trọng liên quan đến bộ nhớ ROM/RAM của hộp đen. Hãy đem hộp điều khiển đi kiểm tra bằng máy test chuyên dụng tại các cơ sở uy tín trước khi quyết định thay mới để tiết kiệm chi phí tối đa.
Câu hỏi 4: Đọc các ký hiệu viết tắt về màu dây trên sơ đồ mạch điện xe nâng như thế nào?
Trả lời: Trên hầu hết các sơ đồ kỹ thuật chuẩn của các hãng (đặc biệt là hãng Toyota và Komatsu), màu dây được quy định viết tắt bằng các ký tự tiếng Anh của màu đó. Ví dụ: R (Red – Đỏ), B (Black – Đen), W (White – Trắng), Y (Yellow – Vàng), L (Blue – Xanh dương), G (Green – Xanh lá). Đối với các sợi dây có cấu trúc hai màu kết hợp (dây sọc), ký hiệu trên sơ đồ mạch điện xe nâng sẽ viết liền hai chữ cái nối nhau bằng dấu gạch ngang, ví dụ như W-R đại diện cho dây màu trắng sọc đỏ.
VIII. Kết luận
Làm chủ sơ đồ mạch điện xe nâng không chỉ là một kỹ năng kỹ thuật thuần túy, mà còn là giải pháp cốt lõi giúp các doanh nghiệp tối ưu hóa chi phí vận hành, kéo dài tuổi thọ thiết bị và đảm bảo tiến độ sản xuất luôn thông suốt. Việc tự trang bị kiến thức đọc mạch và sở hữu các công cụ đo kiểm chuẩn xác sẽ giúp đội ngũ bảo trì nội bộ chủ động xử lý các sự cố cơ bản một cách tự tin, an toàn.
Tuy nhiên, hệ thống điện của các dòng xe nâng đời cao ngày nay rất phức tạp, liên quan chặt chẽ đến phần mềm hệ thống và các board mạch vi xử lý siêu nhỏ. Nếu doanh nghiệp của bạn đang gặp phải những pan bệnh điện phức tạp, báo mã lỗi hệ thống nghiêm trọng hoặc cần thay thế linh kiện chuyên sâu, lời khuyên chân thành là không nên tự ý can thiệp sâu khi chưa rõ nguyên lý. Hãy lựa chọn một dịch vụ sửa điện xe nâng chuyên nghiệp để được xử lý triệt để, an toàn và có chế độ bảo hành chính hãng. Để có phương án tài chính tối ưu nhất cho kế hoạch ngân sách của mình, quý doanh nghiệp có thể Nhấp vào đây để xem bảng giá sửa chữa xe nâng ưu đãi nhất. Chúc chiếc xe nâng của bạn luôn vận hành bền bỉ và an toàn. Thông qua những kinh nghiệm chia sẻ từ Xe Nâng Minh Hảo hi vọng bạn sử dụng hiểu quả, chúc các bạn thành công.
