Trong kỷ nguyên của chuỗi cung ứng hiện đại và ngành logistics phát triển vượt bậc như năm 2026, xe nâng hàng đã trở thành “trợ thủ đắc lực” không thể thiếu tại bất kỳ kho bãi, nhà xưởng hay bến cảng nào. Tuy nhiên, việc vận hành một cỗ máy nặng hàng tấn một cách an toàn và tối ưu hiệu suất không đơn thuần là biết cách lái. Việc hiểu rõ cấu tạo xe nâng hàng chi tiết chính là chìa khóa vàng giúp các nhà quản lý kho, nhân viên kỹ thuật và tài xế kéo dài tuổi thọ thiết bị, tiết kiệm hàng chục triệu đồng chi phí sửa chữa và trên hết là đảm bảo an toàn lao động tuyệt đối.
Hiểu về máy móc là bước đầu tiên của sự an toàn. Một người thợ giỏi hay một người vận hành chuyên nghiệp không chỉ nhìn thấy chiếc xe nâng di chuyển, họ nhìn thấy sự phối hợp nhịp nhàng của từng piston, bánh răng và hệ thống thủy lực bên trong.
Bài viết dưới đây từ Xe Nâng Minh Hảo sẽ mổ xẻ toàn diện cấu tạo xe nâng hàng, mang đến cho bạn cái nhìn trực quan và sâu sắc nhất về các linh kiện, phụ tùng cấu thành nên dòng thiết bị nâng hạ phổ biến này.
I. Tổng Quan Về Cấu Tạo Xe Nâng Hàng
Để dễ dàng hình dung khi nhìn vào một chiếc xe nâng hiện đại, chúng ta không nên xem nó như một khối kim loại đơn lẻ. Thực tế, chiếc xe là một hệ thống tích hợp phức tạp giữa Cơ khí – Thủy lực – Điện năng phối hợp với nhau một cách cực kỳ chuẩn xác.

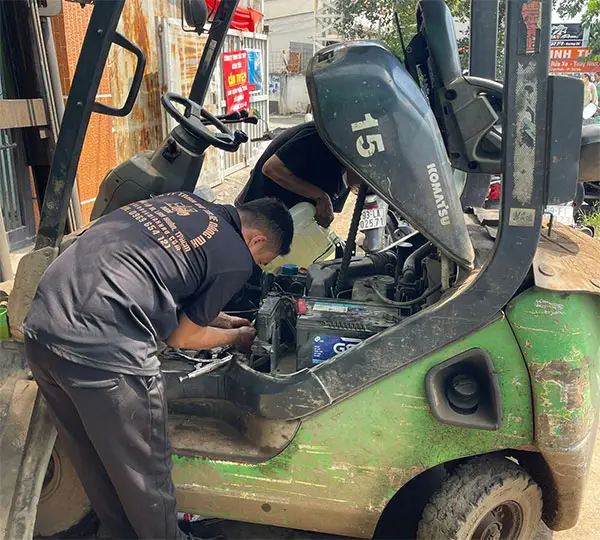

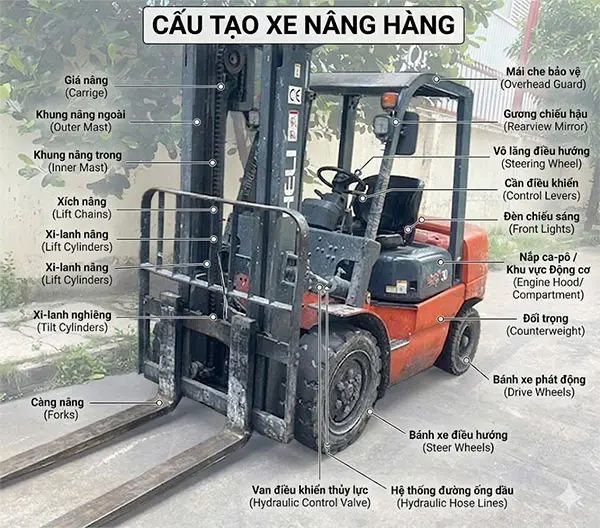

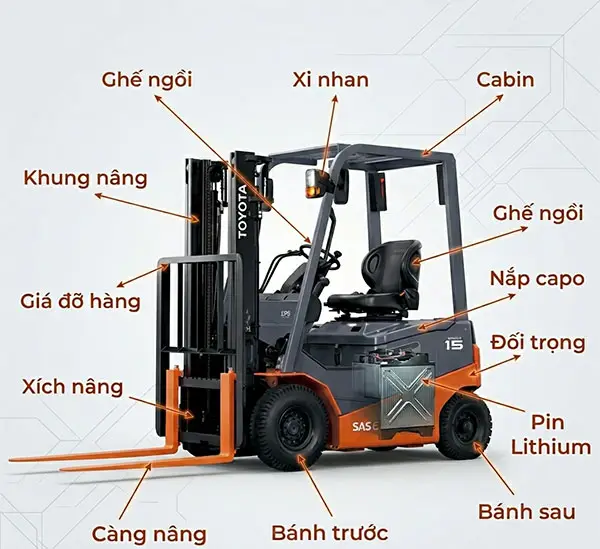

Nếu bóc tách một bản vẽ kỹ thuật xe nâng tiêu chuẩn, chúng ta có thể phân chia tổng thể thiết bị thành 5 nhóm hệ thống chính dựa trên công năng vận hành:
- Bộ phận nâng hạ trực tiếp: Chịu trách nhiệm tiếp cận, nâng đỡ và thay đổi chiều cao của khối hàng (càng nâng, giá nâng, khung nâng, xích tải).
- Bộ phận thủy lực: Khối “cơ bắp” cung cấp lực đẩy và điều hướng chuyển động cho cơ cấu nâng (xi lanh nâng, xi lanh nghiêng, bơm thủy lực).
- Bộ phận di chuyển: Đảm nhận vai trò truyền động và điều hướng hướng đi của xe trên mặt sàn (cầu xe, hệ thống bánh lái, lốp xe).
- Bộ phận đối trọng: Khối kim loại nặng cân bằng trọng lượng, đảm bảo an toàn dựa trên nguyên lý đòn bẩy.
- Bộ phận cung cấp nguồn năng lượng và điều khiển: Động cơ đốt trong hoặc motor điện cùng hệ thống buồng lái cabin.
Việc nắm vững sơ đồ xe nâng hàng cơ bản này sẽ giúp bạn dễ dàng chẩn đoán bệnh cho xe khi gặp sự cố, hoặc khi cần trao đổi với các kỹ thuật viên sửa chữa.
II. Chi Tiết Các Bộ Phận Cốt lõi Cấu Thành Xe Nâng Hàng
Để đi sâu hơn vào chuyên môn kỹ thuật, chúng ta sẽ cùng phân tích chi tiết các bộ phận của xe nâng hàng quan trọng nhất. Đây là những bộ phận bắt buộc phải xuất hiện trên hầu hết các dòng xe nâng ngồi lái hiện nay.

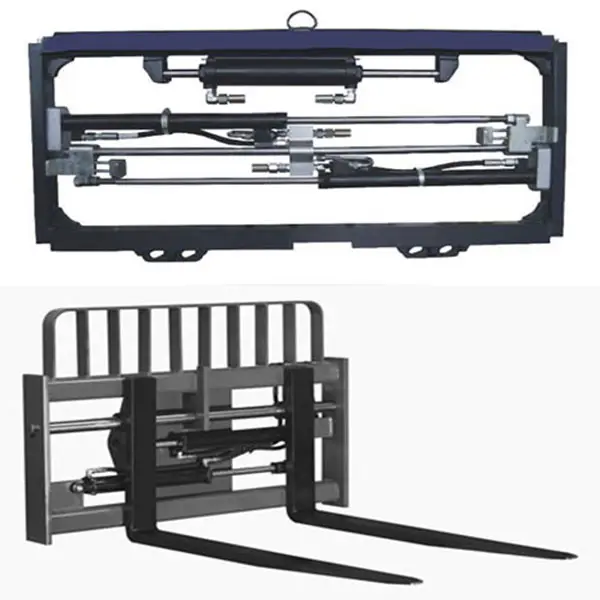

2.1 Càng nâng (Fork) và Giá nâng (Carriage)
Đây là điểm tiếp xúc đầu tiên và trực tiếp nhất của xe nâng đối với hàng hóa. Do đó, yêu cầu kỹ thuật dành cho hai bộ phận này cực kỳ khắt khe:
- Càng nâng (Fork): Được chế tạo từ thép cacbon chịu lực đặc biệt, rèn nguyên khối để đảm bảo không bị cong vênh hay gãy nứt khi chịu tải nặng. Càng nâng có cấu trúc hình chữ L, một mặt thọc sâu dưới pallet hàng, mặt còn lại móc vào giá nâng. Tùy thuộc vào tải trọng xe (từ 1 tấn đến hàng chục tấn), càng nâng sẽ được thiết kế tuân theo các tiêu chuẩn ngàm gắn quốc tế (Class 2, Class 3, Class 4) để đảm bảo tính lắp lẫn khi bạn cần thay thế linh kiện.
- Giá nâng (Carriage): Là kết cấu khung thép trung gian chịu lực vững chắc. Nhiệm vụ của giá nâng là liên kết chặt chẽ càng nâng với khung nâng chính. Giá nâng sẽ di chuyển trượt dọc dọc theo các thanh ray của khung nâng nhờ vào lực kéo của xích tải và lực đẩy của xi lanh. Ngoài ra, trên giá nâng hiện đại thường lắp thêm các bộ công tác (Attachment) như bộ dịch giá (Side shifter), bộ kẹp giấy, bộ kẹp gạch nhằm tăng tính linh hoạt.
2.2 Khung nâng (Mast)
Nếu càng nâng là bàn tay thì khung nâng chính là cánh tay vững chãi của xe nâng. Khung nâng được cấu tạo từ các thanh ray kim loại (thường là thép hình chữ H hoặc chữ I đặc chủng) lồng vào nhau. Nhờ hệ thống con lăn dẫn hướng, các tầng của khung nâng có thể trượt lên nhau một cách mượt mà, giúp xe nâng đạt được các độ cao ấn tượng từ 3 mét đến 6 mét hoặc hơn.
Hiện nay, tùy thuộc vào nhu cầu đóng rút hàng trong container hay kho bãi có trần thấp, người ta thường lựa chọn các loại khung nâng 2 tầng (Duplex) hoặc 3 tầng (Triplex) có chức năng chui cont (Free lift) linh hoạt. Thiết kế của khung nâng phải đảm bảo tính chống vặn xoắn tuyệt đối khi chịu momen lực cực lớn lúc tải hàng nặng lên cao.
2.3 Hệ thống xi lanh thủy lực (Xi lanh nâng và xi lanh nghiêng)
Nếu không có hệ thống thủy lực xe nâng, cỗ máy này không thể sinh ra lực nâng hàng ngàn kilogram. Hệ thống này hoạt động dựa trên áp suất dầu và được điều khiển bởi hai loại xi lanh chính:

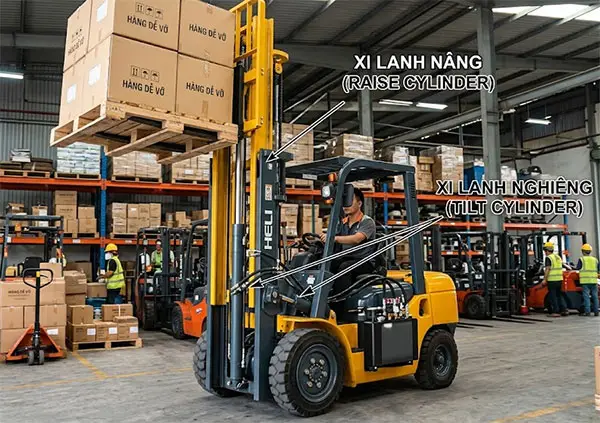

- Xi lanh nâng (Lifting cylinder): Thường gồm 1 hoặc 2 xi lanh lớn đặt thẳng đứng dọc theo khung nâng. Khi áp suất dầu được bơm vào, piston sẽ đẩy thẳng lên, trực tiếp nâng giá nâng và càng nâng lên cao.
- Xi lanh nghiêng (Tilt cylinder): Là các xi lanh ngắn hơn, kết nối một đầu với khung nâng và một đầu với thân xe nâng. Cơ cấu này cho phép khung nâng nghiêng về phía trước (khoảng 5 – 6 độ) để dễ dàng chọc càng vào pallet, hoặc nghiêng về phía sau (khoảng 10 – 12 độ) để giữ hàng hóa ngả vào giá đỡ, tạo tư thế thăng bằng an toàn tuyệt đối khi xe di chuyển.
| Loại Xi Lanh | Vị Trí Lắp Đặt | Hướng Chuyển Động | Chức Năng Chính |
| Xi lanh nâng | Thẳng đứng bên trong khung nâng | Lên / Xuống (Dọc) | Đẩy giá nâng và càng nâng đạt độ cao mong muốn |
| Xi lanh nghiêng | Nằm nghiêng nối khung với thân xe | Tới / Lui (Góc nghiêng) | Giữ thăng bằng hàng hóa, hỗ trợ lấy/nhả pallet |
2.4 Động cơ và Nguồn động lực (Power Source)
Trái tim của mọi chiếc xe nâng chính là nguồn động lực sinh công. Dựa trên nguồn năng lượng sử dụng, cấu tạo bộ phận này có sự phân hóa rõ rệt:

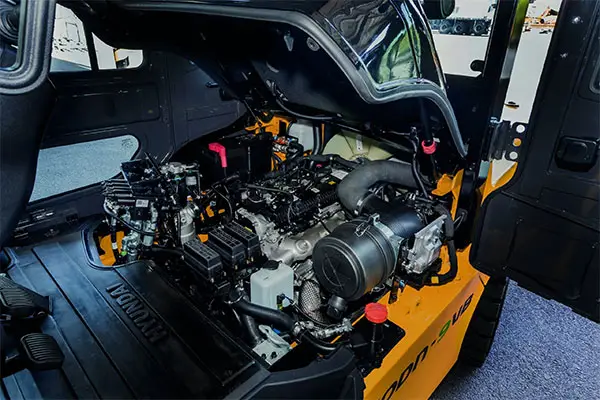

- Xe nâng động cơ đốt trong: Sử dụng nhiên liệu như Diesel, xăng hoặc khí hóa lỏng (Gas/LPG). Cốt lõi là một khối động cơ cơ khí truyền thống, sản sinh công suất mạnh mẽ, hoạt động bền bỉ trong các môi trường khắc nghiệt ngoài trời. Do đó, cấu tạo xe nâng dầu diesel sẽ phức tạp hơn ở phần hệ thống nhiên liệu, hệ thống làm mát bằng két nước và hệ thống khí thải.
- Xe nâng điện: Trái ngược với xe dầu, cấu tạo xe nâng điện ngồi lái lại loại bỏ hoàn toàn động cơ đốt trong. Thay vào đó, xe trang bị hệ thống motor điện xoay chiều (AC) hoặc một chiều (DC) hiệu suất cao. Nguồn năng lượng cung cấp bởi bình ắc quy axit-chì truyền thống hoặc pin Lithium-ion hiện đại thế hệ mới, giúp xe vận hành êm ái và không phát thải khí độc hại.

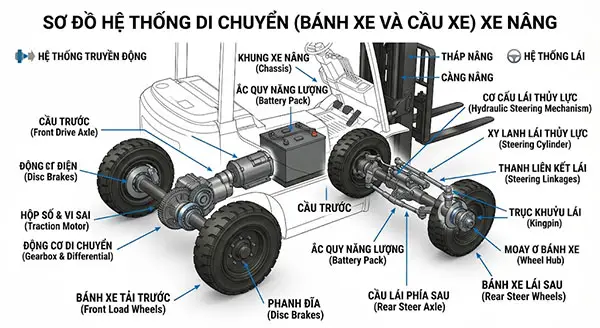

2.5 Hệ thống di chuyển (Bánh xe và Cầu xe)
Hệ thống di chuyển của xe nâng có nguyên lý thiết kế đi ngược lại hoàn toàn so với ô tô thông thường, tạo nên nét đặc trưng trong cấu tạo xe nâng hàng:
- Bánh trước (Bánh chịu tải): Nằm ngay dưới khung nâng, bánh trước có kích thước lớn hơn, được thiết kế cố định và chịu tới 80 – 90% trọng tải của toàn bộ xe và hàng hóa khi nâng. Hệ thống cầu trước cũng là cầu chủ động nhận lực truyền động trực tiếp từ động cơ/motor.
- Bánh sau (Bánh lái): Có kích thước nhỏ hơn và đóng vai trò điều hướng xoay vặn dưới sự điều khiển của vô lăng. Thiết kế đặt bánh lái phía sau giúp xe nâng có bán kính quay vòng cực kỳ nhỏ, dễ dàng luồn lách quay đầu góc 180 độ trong các lối đi hẹp của nhà kho.
- Các loại lốp: Tùy môi trường, xe có thể dùng lốp đặc (Solid tire) siêu bền, chống đâm thủng, thích hợp sàn phẳng; hoặc lốp hơi (Pneumatic tire) có săm, giảm chấn tốt khi chạy trên địa hình gồ ghề ngoài trời.

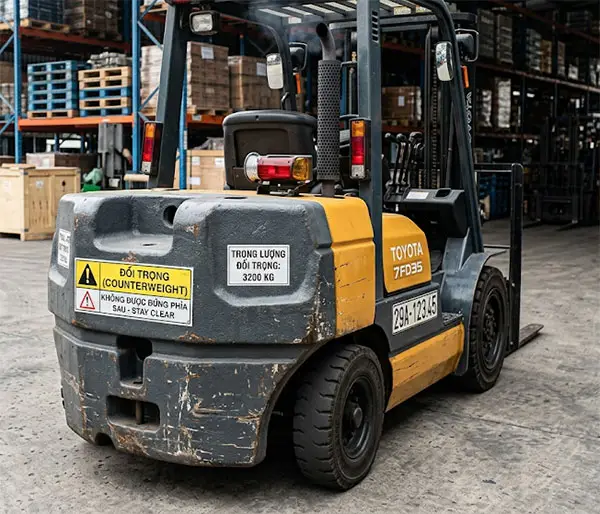

2.6 Đối trọng (Counterweight)
Nhiều người thường thắc mắc vì sao một chiếc xe nâng nhỏ gọn lại có thể nhấc bổng khối hàng nặng gấp đôi trọng lượng cơ thể nó mà không bị lật úp? Câu trả lời nằm ở khối đối trọng (Counterweight).
Đây là một khối sắt hoặc gang đúc nguyên khối cực kỳ nặng được đúc định hình bao trọn phần đuôi xe nâng. Hoạt động dựa trên nguyên lý đòn bẩy vật lý (với điểm tựa là bánh xe trước), khối đối trọng phía sau có nhiệm vụ cân bằng lại mô-men lực do khối lượng hàng hóa phía trước càng nâng tạo ra. Nếu nâng hàng quá tải trọng cho phép, phần đuôi xe chứa đối trọng sẽ bị nhấc bổng lên khỏi mặt đất, cảnh báo nguy cơ lật xe nguy hiểm.
2.7 Cabin điều khiển và các thiết bị an toàn

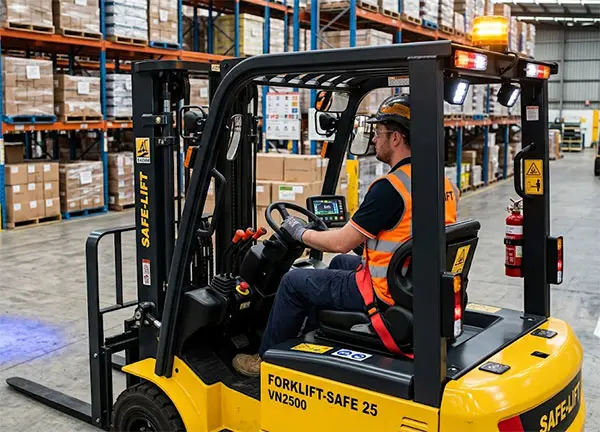

Cabin là không gian làm việc chuyên nghiệp của tài xế. Một cabin xe nâng tiêu chuẩn sẽ bao gồm:
- Khung bảo vệ cabin (Overhead Guard): Là một kết cấu khung thép hộp dạng lưới cực kỳ dày dặn bao bọc phía trên đỉnh đầu người lái. Bộ phận này bảo vệ tài xế khỏi nguy cơ hàng hóa rơi từ trên cao xuống trong quá trình xếp dỡ.
- Hệ thống điều khiển trung tâm: Bao gồm vô lăng có núm xoay nhanh, cụm các cần gạt điều khiển thủy lực (nâng – hạ, nghiêng khung, dịch giá), bảng đồng hồ hiển thị thông số điện tử, và các bàn đạp chân ga, chân phanh, bàn đạp ga nhỏ (Inching pedal).
2.8 Hệ thống xích tải (Lift Chains)

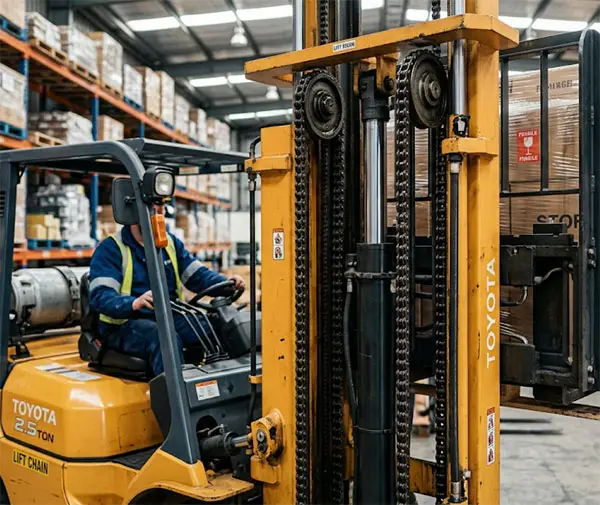

Nằm song song với các xi lanh nâng là hệ thống xích tải chịu lực (thường là xích con lăn nhiều lớp dày dặn). Một đầu xích được cố định vào thân khung nâng, đầu còn lại vòng qua puly trên đỉnh piston xi lanh và bắt chặt vào giá nâng. Khi xi lanh thủy lực đẩy lên 1 đoạn, hệ thống xích tải sẽ nhân đôi hành trình, kéo giá nâng di chuyển lên với tốc độ nhanh và ổn định hơn, đảm bảo chịu được lực kéo đứt tuần hoàn liên tục.
III. Nguyên Lý Hoạt Động Cơ Bản Của Xe Nâng Hàng
Để vận hành an toàn và biết cách bảo dưỡng thiết bị, bên cạnh việc hiểu rõ các bộ phận, chúng ta cần nắm chắc nguyên lý hoạt động của xe nâng hàng. Về cơ bản, chuyển động của xe chia làm hai cơ chế độc lập nhưng phối hợp nhịp nhàng:
3.1 Cơ chế nâng hạ nhờ áp suất thủy lực
Khi người lái tác động vào cần gạt nâng hạ trong cabin, van điều khiển thủy lực sẽ mở ra. Động cơ hoặc motor điện ngay lập tức truyền lực xoay làm quay bơm thủy lực. Bơm sẽ hút dầu thủy lực từ thùng chứa, nén dầu dưới áp suất cực cao và đẩy vào bên trong lòng xi lanh nâng.
Áp lực dầu cực lớn đẩy piston dịch chuyển tịnh tiến đi lên, kéo theo hệ thống puly và xích tải hoạt động, từ đó kéo giá nâng cùng càng nâng chứa hàng hóa lên cao. Khi muốn hạ xuống, van xả sẽ mở có kiểm soát, trọng lượng tự nhiên của giá nâng và hàng hóa sẽ tự ép dầu ngược trở lại thùng chứa một cách êm ái dưới sự kìm hãm của các van tiết lưu an toàn.
3.2 Cơ chế di chuyển và giữ thăng bằng an toàn
Khi di chuyển, xe nâng tận dụng lực truyền động mô-men xoắn vào trục cầu trước (bánh chịu tải). Để đổi hướng, tài xế xoay vô lăng, hệ thống trợ lực thủy lực sẽ điều khiển góc mở của hai bánh lái phía sau.
Trong suốt quá trình xe chạy có tải, người lái luôn phải sử dụng xi lanh nghiêng để ngả khung nâng về phía cabin. Việc này kết hợp với khối đối trọng phía sau giúp tâm trọng tải của toàn bộ hệ thống (xe + hàng) luôn nằm trong “tam giác ổn định” được tạo bởi ba điểm tiếp đất của bánh xe, giữ hàng hóa áp sát vào giá đỡ và ngăn hiện tượng lật xe.
IV. Sự Khác Biệt Về Cấu Tạo Giữa Các Loại Xe Nâng Phổ Biến
Mặc dù có chung nguyên lý nâng hạ đòn bẩy, tuy nhiên mỗi chủng loại xe nâng lại được tinh chỉnh cấu trúc cơ khí riêng để tối ưu hóa cho từng môi trường làm việc đặc thù.
4.1 Cấu tạo xe nâng dầu Diesel (Mạnh mẽ, bền bỉ)
Đặc trưng lớn nhất trong cấu tạo của dòng xe này là sự hiện diện của khối động cơ đốt trong ICE dung tích lớn, đi kèm bình chứa nhiên liệu dầu Diesel bằng thép dày, hệ thống tản nhiệt (két nước, quạt gió) hầm hố do nhiệt lượng tỏa ra rất cao.
Hệ thống lọc gió và ống xả của xe nâng dầu cũng được thiết kế chuyên biệt để giữ lại bụi bẩn và giảm thiểu tiếng ồn. Xe nâng dầu thích hợp cho các ứng dụng nặng ngoài trời, cảng biển hay công trường xây dựng gồ ghề.
Mẹo nhỏ từ chuyên gia: Nếu doanh nghiệp của bạn đang cần tối ưu hóa bài toán kinh tế giữa các dòng xe nâng, hoặc cần thực hiện công tác bảo trì định kỳ cho đội xe tại khu vực phía Nam, việc tìm hiểu một đơn vị uy tín như dịch vụ Sửa xe nâng bình dương sẽ giúp bạn có cái nhìn thực tế và nhận được những tư vấn kỹ thuật chuyên sâu nhất.
4.2 Cấu tạo xe nâng điện (Êm ái, thân thiện môi trường)
Khi mổ xẻ cấu tạo xe nâng điện ngồi lái, điểm khác biệt cốt lõi là sự biến mất hoàn toàn của động cơ nổ, hộp số cơ khí phức tạp hay két nước tản nhiệt. Thay vào đó, khoang máy của xe nâng điện là nơi ngự trị của hệ thống bo mạch điều khiển điện tử thông minh (Controller) và cụm motor điện.
Đặc biệt, hệ thống bình điện (ắc quy axit-chì hoặc pin Lithium-ion) có trọng lượng rất lớn (thường từ vài trăm kg đến hơn 1 tấn) được đặt ở vị trí trọng tâm thấp dưới sàn xe. Khối bình này đóng vai trò kép: vừa cung cấp năng lượng sạch, vừa tham gia hỗ trợ đắc lực vào việc làm đối trọng thăng bằng cho xe.

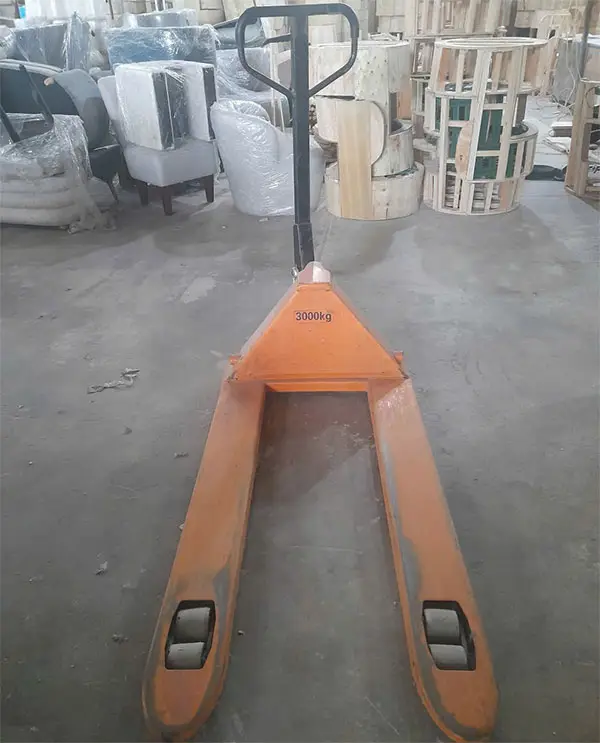

4.3 Cấu tạo xe nâng tay cơ học (Nhỏ gọn, linh hoạt)
Khác biệt hoàn toàn với 2 dòng xe cơ giới kể trên, cấu tạo xe nâng tay cực kỳ đơn giản và thuần cơ khí. Xe không hề có động cơ, không có hệ thống điện hay cabin lái.
Cấu trúc xe chỉ gồm một khung thép dập định hình chữ U (hai càng nâng), hệ thống bánh xe nylon hoặc PU nhỏ gọn, và một cụm kích thủy lực mini khép kín gắn liền với tay kéo. Việc nâng hạ hoàn toàn dựa vào sức người kích tay (gạt cần liên tục để ép dầu thủy lực đẩy piston nhỏ), và việc di chuyển phụ thuộc hoàn toàn vào lực kéo/đẩy cơ học của nhân công kho.
V. Câu Hỏi Thường Gặp Về Cấu Tạo xe nâng hàng (FAQs)
5.1 Xi lanh nghiêng trên xe nâng có tác dụng gì?
Trả lời: Xi lanh nghiêng có tác dụng thay đổi góc nghiêng của khung nâng so với thân xe (nghiêng trước hoặc nghiêng sau). Việc nghiêng khung về sau giúp hàng hóa ngả áp sát vào giá đỡ, tạo sự thăng bằng chắc chắn, tránh rơi rớt pallet khi xe di chuyển hoặc phanh gấp. Việc nghiêng về trước hỗ trợ tài xế rút càng nâng ra khỏi pallet một cách dễ dàng sau khi đã hạ hàng xuống vị trí cố định.
5.2 Tại sao bánh sau của xe nâng luôn nhỏ hơn bánh trước?
Trả lời: Thiết kế này xuất phát từ đặc thù phân bổ tải trọng và nguyên lý điều hướng của xe nâng. Bánh trước của xe nâng nằm ngay dưới khung nâng, là nơi chịu tới 80 – 90% trọng tải của hàng hóa và xe khi làm việc, do đó nó phải có kích thước lớn và cố định vững chắc để chịu lực. Ngược lại, bánh sau nằm dưới khối đối trọng nặng, đóng vai trò là bánh lái (điều hướng). Làm bánh sau nhỏ hơn giúp xe có góc đánh lái cực rộng (gần như vuông góc), mang lại bán kính quay vòng siêu nhỏ để xoay sở linh hoạt trong các lối đi chật hẹp của kho bãi.
5.3 Bộ phận nào của xe nâng dễ hao mòn và cần bảo dưỡng thường xuyên nhất?
Trả lời: Những bộ phận chịu ma sát và áp lực liên tục là những chi tiết dễ hao mòn nhất, bao gồm:
- Càng nâng: Do ma sát mài mòn trực tiếp với mặt sàn và pallet hàng.
- Lốp xe nâng: Dễ bị mòn, vỡ do di chuyển liên tục trên nền xi măng hoặc bãi đá dăm.
- Xích tải và các con lăn khung nâng: Chịu lực kéo căng liên tục, cần bôi trơn thường xuyên.
- Các bộ lọc (Lọc dầu thủy lực, lọc nhớt máy, lọc gió): Cần thay thế định kỳ mỗi 250 – 500 giờ hoạt động trong quá trình bảo dưỡng xe nâng hàng định kỳ để bảo vệ động cơ và hệ thống thủy lực.
5.4 Xe nâng điện và xe nâng dầu có sử dụng chung các bộ phận nâng hạ không?
Trả lời: Có. Về cơ bản, toàn bộ cơ cấu chấp hành nâng hạ phía trước bao gồm càng nâng, giá nâng, khung nâng, xích tải và hệ thống các xi lanh thủy lực của xe nâng điện và xe nâng dầu đều có cấu tạo, tiêu chuẩn cơ khí và nguyên lý hoạt động hoàn toàn tương tự nhau. Điểm khác biệt duy nhất giữa chúng chỉ nằm ở nguồn cung cấp năng lượng để dẫn động cho chiếc bơm thủy lực (xe dầu dùng công suất trích ra từ động cơ đốt trong, còn xe điện dùng năng lượng từ bình ắc quy truyền qua motor điện thủy lực).
Kết luận
Việc nắm vững kiến thức về cấu tạo xe nâng hàng chi tiết không chỉ giúp người vận hành làm chủ hoàn toàn cỗ máy, đảm bảo an toàn tuyệt đối cho bản thân và đồng nghiệp, mà còn giúp các doanh nghiệp tối ưu hóa quy trình quản lý, bảo dưỡng tài sản một cách khoa học nhất. Hãy luôn nhớ rằng, một chiếc xe nâng bền bỉ chỉ khi nó được thấu hiểu, kiểm tra hằng ngày và chăm sóc đúng cách bằng những linh kiện chất lượng.
Nếu chiếc xe nâng của bạn đang có dấu hiệu xuống cấp hoặc cần thay thế các chi tiết như xích tải, càng nâng, hay seal phớt xi lanh, hãy liên hệ ngay với Địa chỉ cung cấp phụ tùng xe nâng uy tín, giao hàng nhanh toàn quốc để nhận được những sản phẩm chính hãng với mức giá cạnh tranh nhất, giúp doanh nghiệp của bạn luôn duy trì mạch dòng chảy logistics thông suốt!
