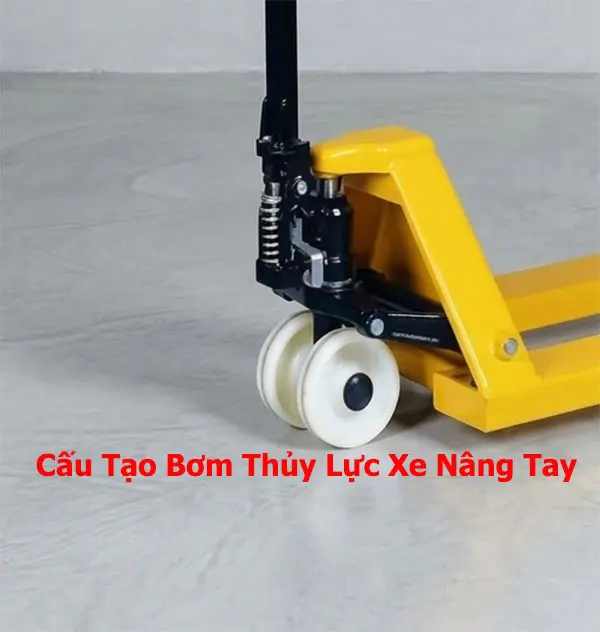

Cấu Tạo Bơm Thủy Lực Xe Nâng Tay Và Nguyên Lý Hoạt Động

Bơm thủy lực xe nâng tay là bộ phận quan trọng giúp người vận hành có thể nâng lên hoặc hạ xuống càng nâng. Thiết bị này không sử dụng mô-tơ điện hay nguồn trợ lực ngoài mà vận hành hoàn toàn bằng hệ thống cơ khí thủy lực: người dùng kích gật tay cầm để đẩy dầu thủy lực vào xi-lanh tạo lực nâng càng lên khỏi mặt đất, và bóp van xả trên tay cầm khi muốn hạ càng xuống. Trong bài viết này chúng ta sẽ tìm hiểu về cấu tạo bơm thủy lực xe nâng tay gồm những bộ phận nào đồng thời tìm hiểu các lỗi thường gặp của bơm thủy lực khi sử dụng lâu.

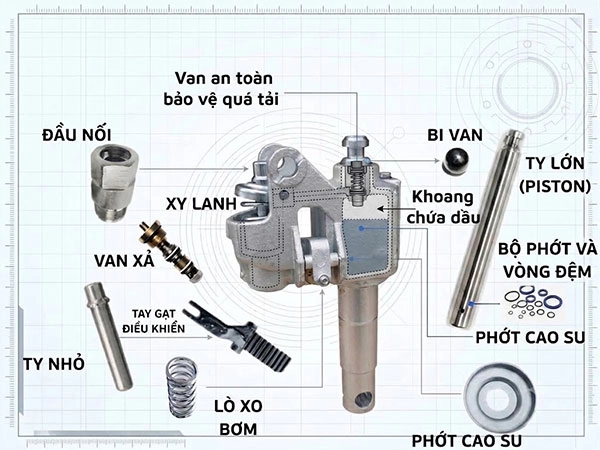

I. Các Bộ Phận Cấu Tạo Của Bơm Thủy Lực Xe Nâng Tay

Cụm bơm thủy lực xe nâng tay tiêu chuẩn được cấu thành từ nhiều chi tiết cơ khí, mỗi bộ phận đảm nhận một vai trò vận hành riêng biệt. Dưới đây là cấu tạo chi tiết và chức năng cụ thể của từng thành phần trong hệ thống bơm:

• Thân vỏ: Thường được dùng vật liệu bằng gang hoặc hợp kim thép tiêu chuẩn bề mặt bên trong thân vỏ được mài nhẵn đạt độ bóng cao nhằm giảm tối đa ma sát trượt và chống mòn phớt
• Khoang chứa dầu: Đây là khoang rỗng bao quanh xi-lanh chứa lượng dầu dự trữ. Thiết kế này giúp tối ưu kích thước củ bơm
• Ốc nạp dầu và lỗ xạ cặn: Nằm ở thân sau của bầu bơm có trang bị gioăng cao su làm kín hoặc nút cao su ép trực tiếp. Có chức năng châm dầu nhớt định kỳ và đồng thời đóng vai trò lỗ thở cân bằng áp suất khí quyển trong khoang chứa dầu khi ty ben nâng trồi lên và thụt xuống.
• Ty bơm nhỏ: Ty bơm nhận lực ép trực tiếp từ khớp xoay của đòn kích tay hoặc bàn đạp chân. Do tiết diện nhỏ, ty bơm nén dầu với vận tốc cao để tạo ra áp suất cục bộ tức thời đẩy mở van một chiều vào khoang xi lanh chính.
• Lò xo hồ vị ty bơm: Là lò xo thép đàn hồi cao lồng bên ngoài ty bơm nhỏ. Sau mỗi hành trình nén xuống tận cùng của người kích, thế năng đàn hồi của lò xo sẽ đẩy ty bơm bật ngược trở lại vị trí ban đầu, tạo ra khoảng chân không cục bộ bên dưới đáy buồng ép để hút đợt dầu mới từ bình chứa vào.
• Ty ben lớn: Được chế tạo bằng thép cacbon hoặc thép có bề mặt được phủ Crom cứng. Đây là phần chịu tải chính giúp nâng toàn bộ càng xe lên song song với mặt đất
• Van một chiều: Gồm những viên bị thép chịu lực và một lò xo nón giữ bi. Cho phép dầu thủy lực di chuyển một chiều từ khoang chứa dầu sang buồng nén của ty ben lớn khi kích nâng, và tuyệt đối chặn không cho dầu dội ngược lại khi ty bơm nhỏ rút lên.
• Van xả áp và hồi dầu: Khi bóp tay xả, cơ cấu then gạt sẽ đẩy kim van lùi về sau, mở thông đường dẫn giữa khoang áp suất cao của xi lanh chính về lại khoang dầu dự trữ, giúp ty ben lớn tụt xuống êm ái nhờ chính trọng lực của khung càng và tải trọng hàng hóa.
• Van an toàn bảo vệ quá tải: Khi người dùng cố tình nâng khối hàng quá tải, áp suất cực hạn sẽ thắng lực cản của lò xo van an toàn, mở đường cho dầu xả ngược về bình chứa, triệt tiêu nguy cơ nổ vách bơm, cong ty ben hoặc đứt phớt tải.
• Phớt gạt bụi: Được làm từ vật liệu Polyurethane (PU) hoặc cao su NBR bọc khung kim loại. Môi phớt hướng ra ngoài để gạt sạch cát bụi, mạt sắt, vụn nilon bám trên ty khi thu về.
• Phớt chịu áp chính: Được làm từ vật liệu Polyurethane (PU) cao cấp chịu dầu, đàn hồi cao. Thiết kế rãnh chữ U đặc thù. Khi có áp suất thủy lực đè lên, hai môi phớt sẽ tự động nở bung ép chặt vào thành vách kim loại, làm kín tuyệt đối khoang áp suất.
• Gioăng chỉ tròn và vòng sao lưu: Được làm từ vật liệu cao su Nitrile (NBR 70 – 90 Shore A), Teflon (PTFE) giúp chống rò rỉ dầu ở các khớp nối tĩnh. Vòng sao lưu bằng nhựa cứng Teflon đi kèm O-ring giúp ngăn chặn hiện tượng cao su mềm bị đùn ép rách mép qua các khe hở cơ khí khi áp suất dâng cao đột ngột.

II. Phân Loại Các Loại Bơm Thủy Lực Xe Nâng Tay

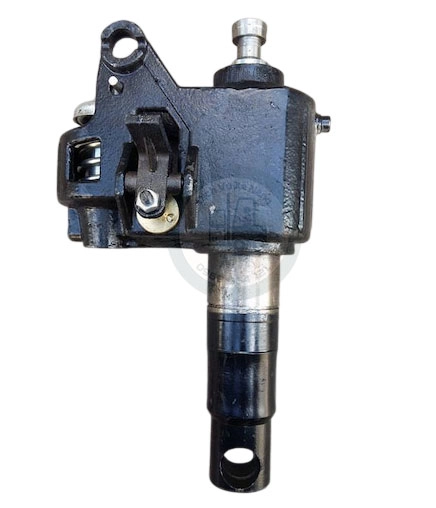

2.1 Bơm đúc khối AC

• Thân bơm và bầu chứa dầu được đúc nguyên khối từ gang cầu chịu lực cao, triệt tiêu hoàn toàn các mối hàn ghép, giúp loại bỏ nguy cơ rạn nứt hay rỉ dầu.
• Tích hợp van điều áp an toàn ngăn ngừa nổ vách bơm đảm bảo an toàn tuyệt đối cho người vận hành lẫn hàng hóa.
• Ty ben và ty bơm mạ crom cứng giúp kháng mài mòn, hạn chế tối đa các vết cào xước làm rách gioăng phớt áp lực.
• Cụm ruột van chính làm từ nguyên khối có độ bền vận hành vượt trội và thuận tiện tháo lắp bảo trì định kỳ.
• Thiết kế cải tiến kiểu dáng bo tròn hiện đại giúp dòng dầu tuần hoàn êm ái hơn

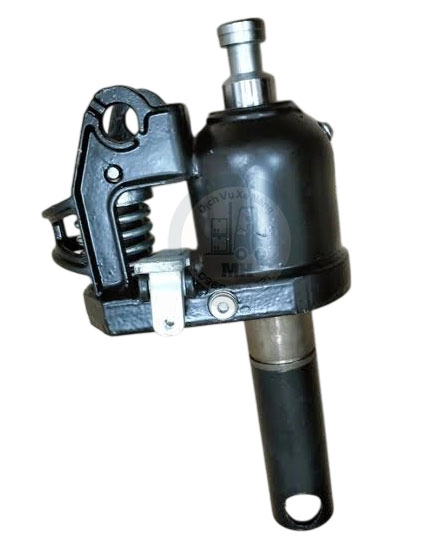

2.2 Bơm hàn thân rời DF

• Giá thành rẻ hơn so với bơm đúc khối AC
• Lòng xi lanh nén được chế tạo từ ống thép cán nguội chịu áp, vỏ bầu chứa dầu làm từ thép tấm dập định hình liên kết chân đế bằng các đường hàn chu vi
• Thiết kế nắp chụp ren ngoài lộ thiên cho phép thay thế sin phốt dễ dàng
• Cơ chế van xả ngang dễ cân chỉnh độ căng xích xả

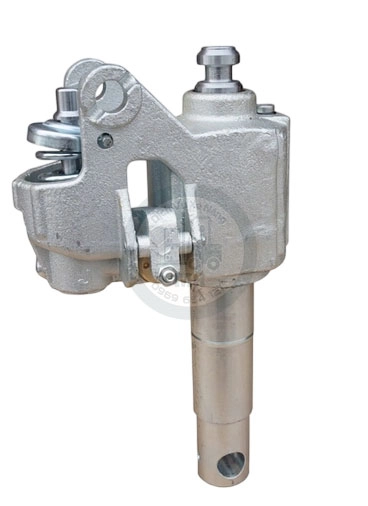

2.3 Bơm kiểu dáng BF

• Thân bơm đúc nguyên khối bo vuốt theo biên dạng giọt nước giúp dòng dầu thủy lực tuần hoàn mượt mà, triệt tiêu hiện tượng cuộn xoáy và hạn chế tối đa tình trạng lọt khí
• Tích hợp van một chiều, van xả và van an toàn thành một khối ruột van độc lập khi gặp sự cố không làm ảnh hưởng đến buồng phớt ty ben
• Lực kích nâng nhẹ hơn giúp người vận hành tốn ít sức lực
• Ty ben thép hợp kim tôi cứng chịu siêu tải Bề mặt ty ben lớn được xử lý nhiệt và mạ crom dày

III. Nguyên Lý Hoạt Động Của Bơm Thủy Lực Xe Nâng Tay

Cụm củ bơm xe nâng tay vận hành dựa trên nền tảng thủy tĩnh học cổ điển kết hợp cơ cấu đòn bẩy truyền lực. Mỗi khi bạn gạt tay cầm lên piston nhỏ được rút lên, tạo thành lực hút kéo dầu từ bình chứa vào buồng bơm. Khi gạt tay cầm xuống sẽ đóng vai trò đòn bẩy trợ lực, ấn piston nhỏ xuống để nén dầu lại. Áp lực sẽ đẩy bung van 1 chiều và tống toàn bộ dầu sang trụ nâng chính.

Khi giữ tải các viên bi van một chiều sẽ lập tức bị ép chặt vào miệng van, khóa kín mọi đường thoát của dầu. Vì chất lỏng không thể bị nén lại cật dầu lúc này sẽ chống đỡ vững chắc, giữ càng nâng đứng im mà không bị tụt xuống.

Khi muốn hạ càng nâng xuống sàn bạn chỉ cần bóp lẫy xả trên tay cầm. Cò xả sẽ kéo một sợi dây xích nhỏ bên trong cần gạt để mở van thoát dầu, khung càng sẽ từ từ được hạ xuống đẩy lượng dầu trong trụ về lại bình chứa ban đầu.

IV. Các Lỗi Thường Gặp Ở Bơm Xe Nâng Tay

Khi củ bơm phát sinh sự cố, cơ chế hư hỏng cơ khí luôn bộc lộ rõ qua phản lực trên tay kích, hành vi của ty ben hoặc dấu vết dầu rò rỉ.

4.1 Hiện tượng xe nâng không lên, bơm nhẹ bẫng

Khi gạt cần kích, người vận hành không cảm nhận được lực cản của áp suất dầu. Tay gạt ấn xuống nhẹ trơn tuột nhưng càng nâng không hề nhúc nhích. Hiện tượng này thường bắt nguồn từ những nguyên nhân chính: hệ thống bị lọt bọt khí (e gió) vào buồng nén, van bi một chiều bị kẹt rác/kênh bi, hoặc dây xích xả bị chỉnh quá căng khiến van xả luôn mở.

4.2 Càng nâng bị tụt từ từ khi mang tải nặng

Xe vẫn có thể kích nâng pallet hàng lên cao bình thường, nhưng chỉ sau một thời gian ngắn, càng nâng tự động trôi tụt dần xuống sàn gây quẹt gầm pallet hoặc làm nghiêng đổ hàng hóa. Tình trạng này xảy ra do dầu thủy lực bị rò rỉ ngược ra khỏi khoang nén, bắt nguồn từ bộ sin phớt ben chính bị mòn rách, cối van xả bị hở/kẹt cặn không đóng kín, hoặc ty ben mạ crom bị trầy xước làm hở đường dầu.

4.3 Hiện tượng rò rỉ dầu ở cổ bơm và chân ty ben:

Dầu thủy lực ứa đọng hoặc chảy loang lổ quanh chân bơm và đỉnh ty ben tuy không làm xe ngừng chạy tức thì, nhưng gây thất thoát áp suất dầu nghiêm trọng. Về lâu dài, thiếu nhớt sẽ khiến ty ben bị ma sát khô dẫn đến trầy xước nặng. Nguyên nhân chủ yếu do phớt chắn dầu cổ ty bị mòn rách, phớt gạt bụi rách khiến cát bẩn cào hỏng gioăng, hoặc sin tròn (O-ring) làm kín ở khớp ren nắp cối bơm bị chai cứng, dập nát.

4.4 Hiện tượng kẹt cứng hoặc nảy giật cần kích xe nâng:

Khi thao tác, người vận hành thấy cần gạt nặng trịch, không thể ép xuống được; hoặc vừa cố ấn xuống thì cần bị phản lực dầu dội ngược lại rất mạnh. Đây là dấu hiệu đường dẫn dầu áp lực cao đang bị bế tắc hoàn toàn. Nguyên nhân thường do ty bơm nhỏ bị cong vênh sau thời gian kích quá tải, buồng ép bị kẹt mạt kim loại, hoặc van một chiều đường đẩy và van an toàn quá tải bị kẹt cứng khiến áp suất nén không thể giải phóng sang ty ben lớn.

Bạn có thể tìm hiểu thêm: Cách tự sửa xe nâng tay tại nhà

V. Hướng Dẫn Phục Hồi Cụm Bơm Xe Nâng Tay

Phục hồi củ bơm là giải pháp tiết kiệm và hiệu quả nhất để xử lý dứt điểm các lỗi mất áp, kẹt bơm và rò rỉ dầu trên xe nâng tay. Không đòi hỏi máy móc phức tạp, dưới đây Xe Nâng Minh Hảo sẽ hướng dẫn bạn từng thao tác tháo lắp, thay thế gioăng phớt và cân chỉnh lại hệ thống bơm thủy lực đúng chuẩn kỹ thuật:
